Montage d’un poêle TULIKIVI de A à Z
Modèle RAITA 21 double face finition GRAFIA

MONTAGE D'UN POÊLE TULIKIVI DE A à Z

Montage d’un poêle TULIKIVI
modèle RAITA 21 DOUBLE FACE GRAFIA.

Tout d’abord nous allons vous montrer le montage un poêle TULIKIVI que nous avons réalisé chez nos clients. Ce projet à été réalisé suite à une étude préalable correspondant aux besoins de nos clients.

Leurs besoins:

Ces derniers avaient un foyer double face existant avec une puissance insuffisante et une consommation très élevée en combustible bois bûche. Afin de faire des économies, moins consommer durant l’hiver et surtout pouvoir alterner entre le bois et le granulé sans électricité, leur choix c’est tourné sur un poêle de masse TULIKIVI Modèle RAITA 21.

Les poêles à inertie TULIKIVI:

Les Poêles de masse TULIKIVI fonctionnent essentiellement avec des bois déclassés tel que tout les résineux, le pin, le sapin, le bois de palette etc…Ces essences de bois permettent en outre de réduire grandement le coût de chauffage à l’année et procure ainsi à ceux qui l’utilise correctement d’avoir un impact direct sur l’écologie et l’environnement. De plus avec les ‘ dernières’ générations de poêle TULIKIVI l’utilisation de granulés est possible grâce à la densité des pierres qui constitue son corps de chauffe (2tonnes /m3). La chauffe aux granulés  fonctionne avec un simple et unique chargement et allumage se fait par le dessus. La combustion des granulés est suffisante pour charger en calorie la totalité des pierres du poêle de masse qui restitue la chaleur par rayonnement sur 24h avec seulement 2 à 3 heures de chauffe.

Maprimrénov, aide de l’état

Sans compter que beaucoup de foyer peuvent bénéficier de l’aide de l’état ‘ Maprimrenov’ , Ambiance Feu peux vous accompagner dans vos démarches, par conséquent, n’hésitez pas à nous faire part de votre demande. Pour toutes autres questions, nous vous invitons à venir nous voir au Showroom situer à Sainte-Hermine 45 route de Nantes.



Votre équipe, Ambiance Feu





Montage d’un TULIKIVI

RAITA 21 double face finition GRAFIA

MONTAGE D'UN POÊLE TULIKIVI DE A à Z

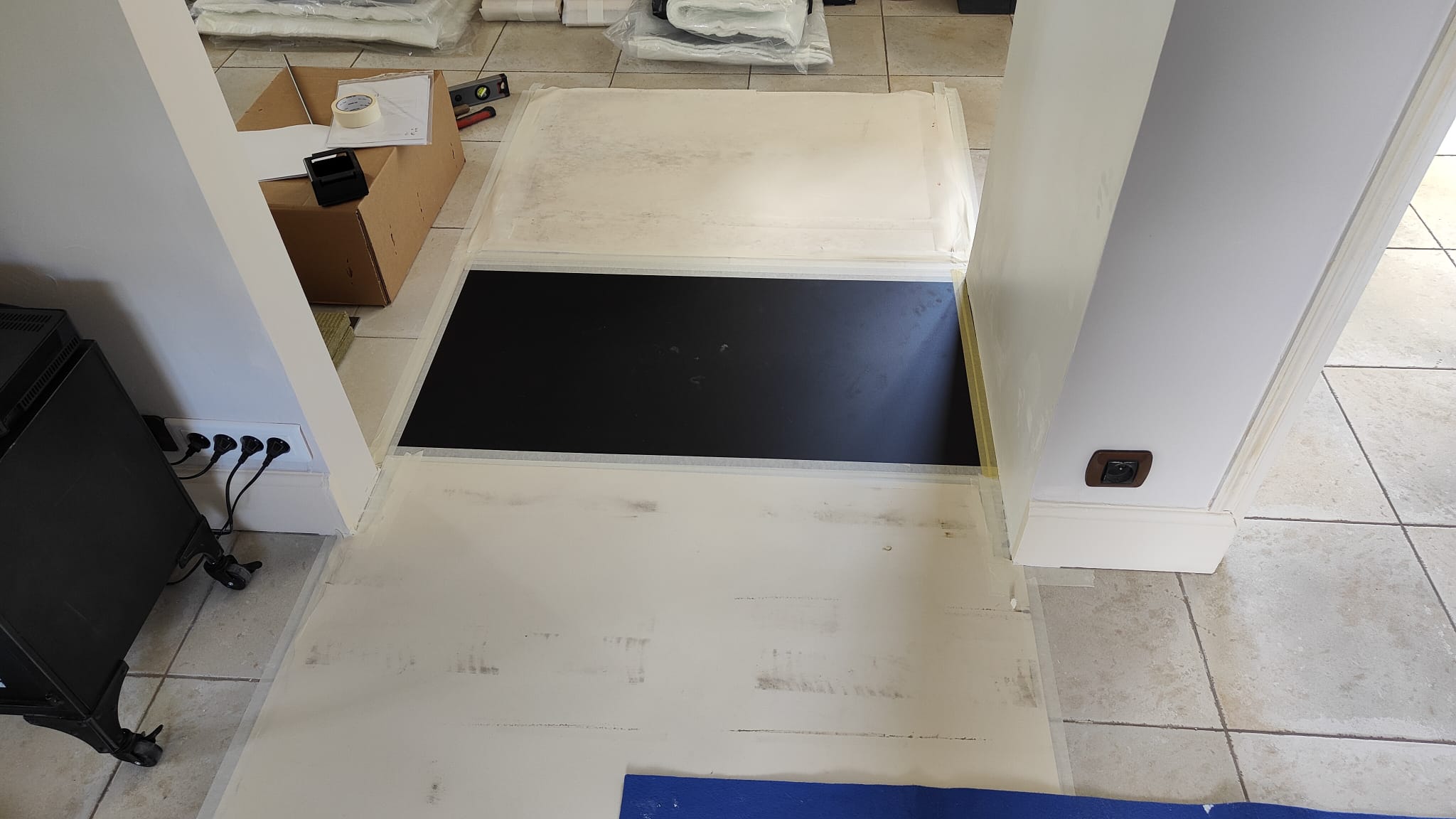

Plaque sur mesure

Lieu : La Réorthe

Implantation

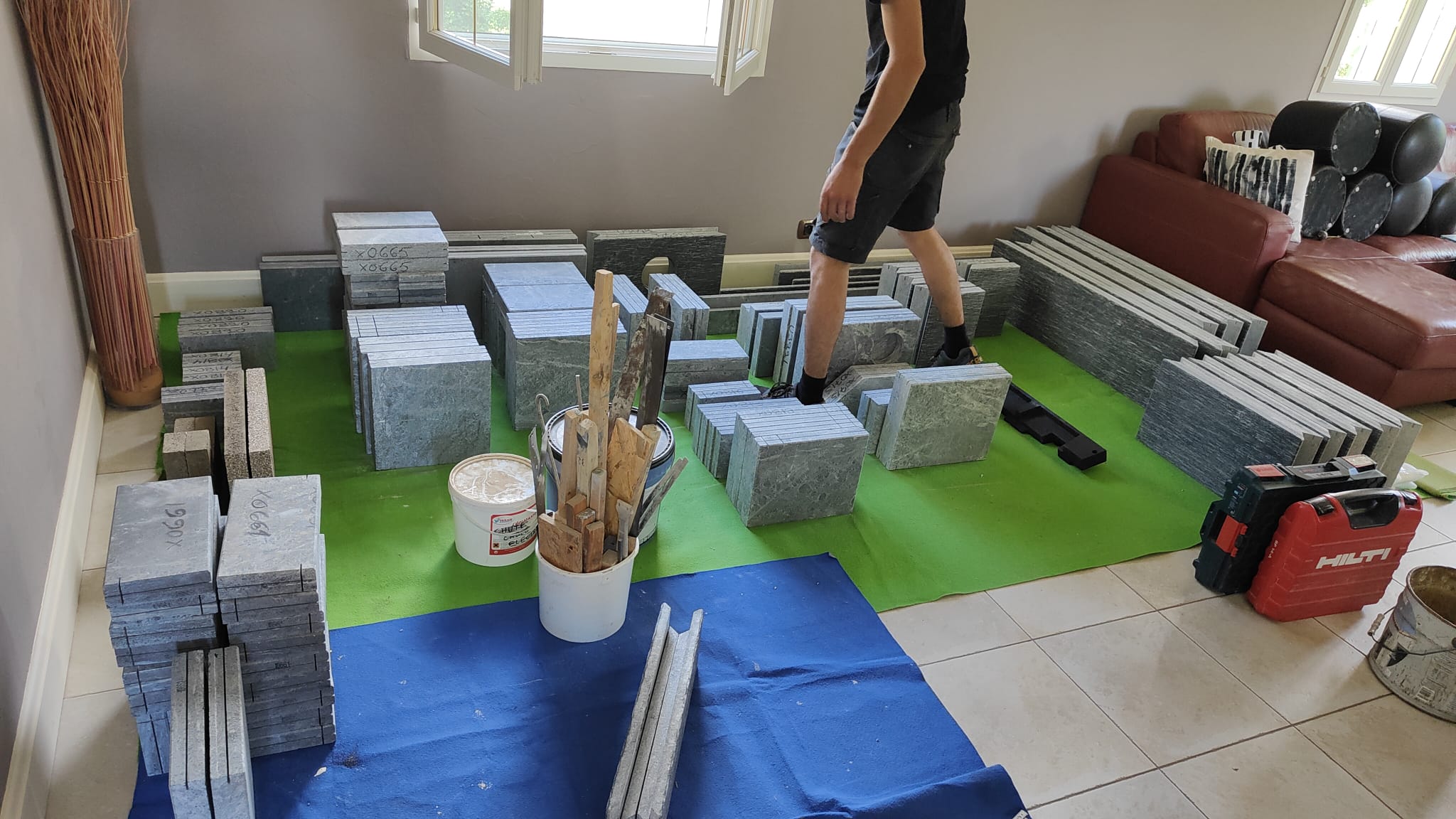

Commençons par une plaque qui à été commandée sur mesure , de plus nous l’avons protégée avant le début de la pose du Poêle de masse TULIKIVI.

MONTAGE D'UN POÊLE TULIKIVI DE A à Z

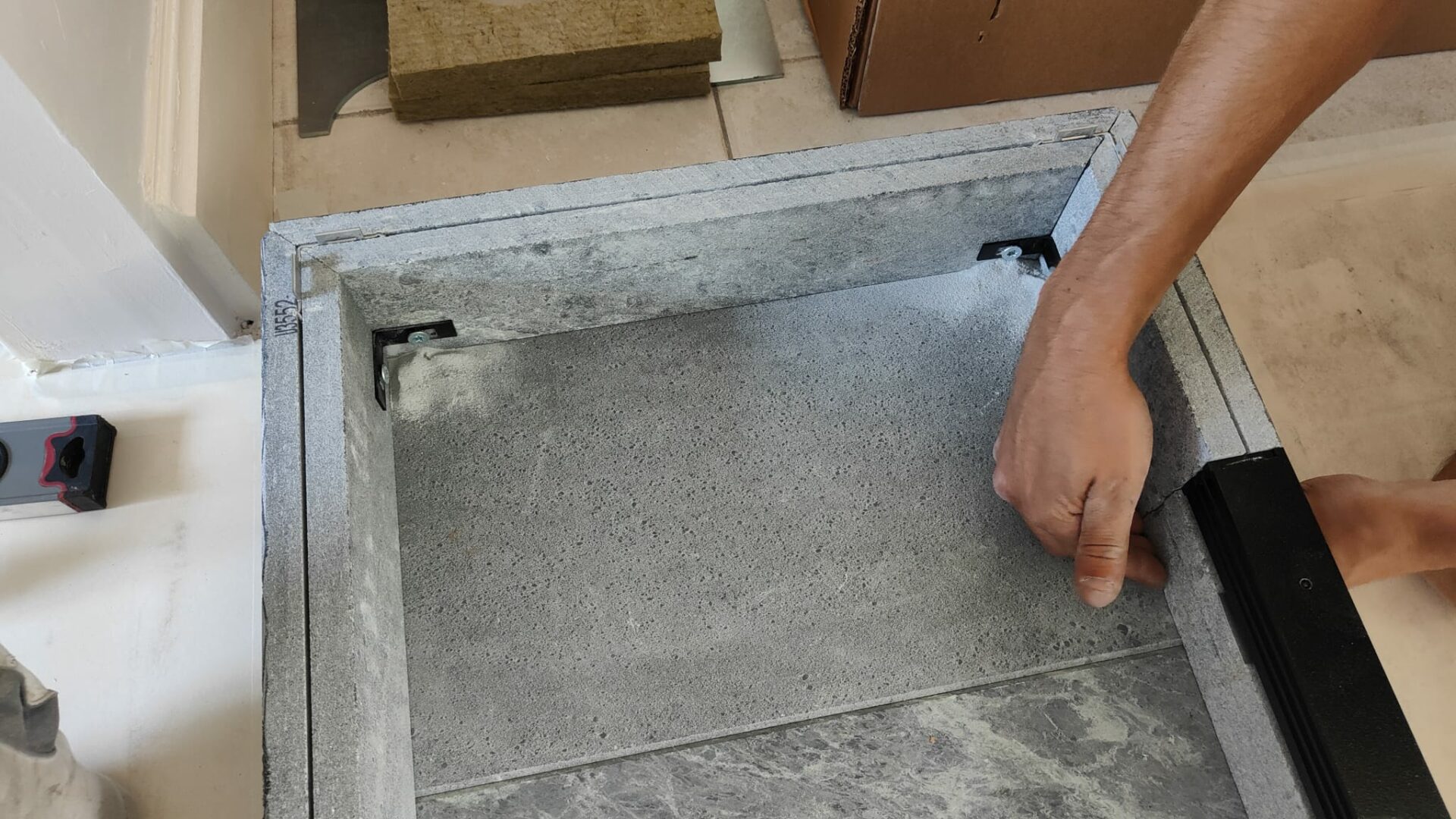

Implantation du premier rang

MONTAGE D'UN POÊLE TULIKIVI DE A à Z

Mise en place de la grille d air ambiant

Fixation des pierres entre elles

Étape importante

Le bon déroulement du chantier va dépendre du soin et de la précision de ce rang, les niveaux et aplombs sont cruciaux pour un bon résultat final

MONTAGE D'UN POÊLE TULIKIVI DE A à Z

Dernière mesure et vérification

Ajustement et réglage de l’ensemble

MONTAGE D'UN POÊLE TULIKIVI DE A à Z

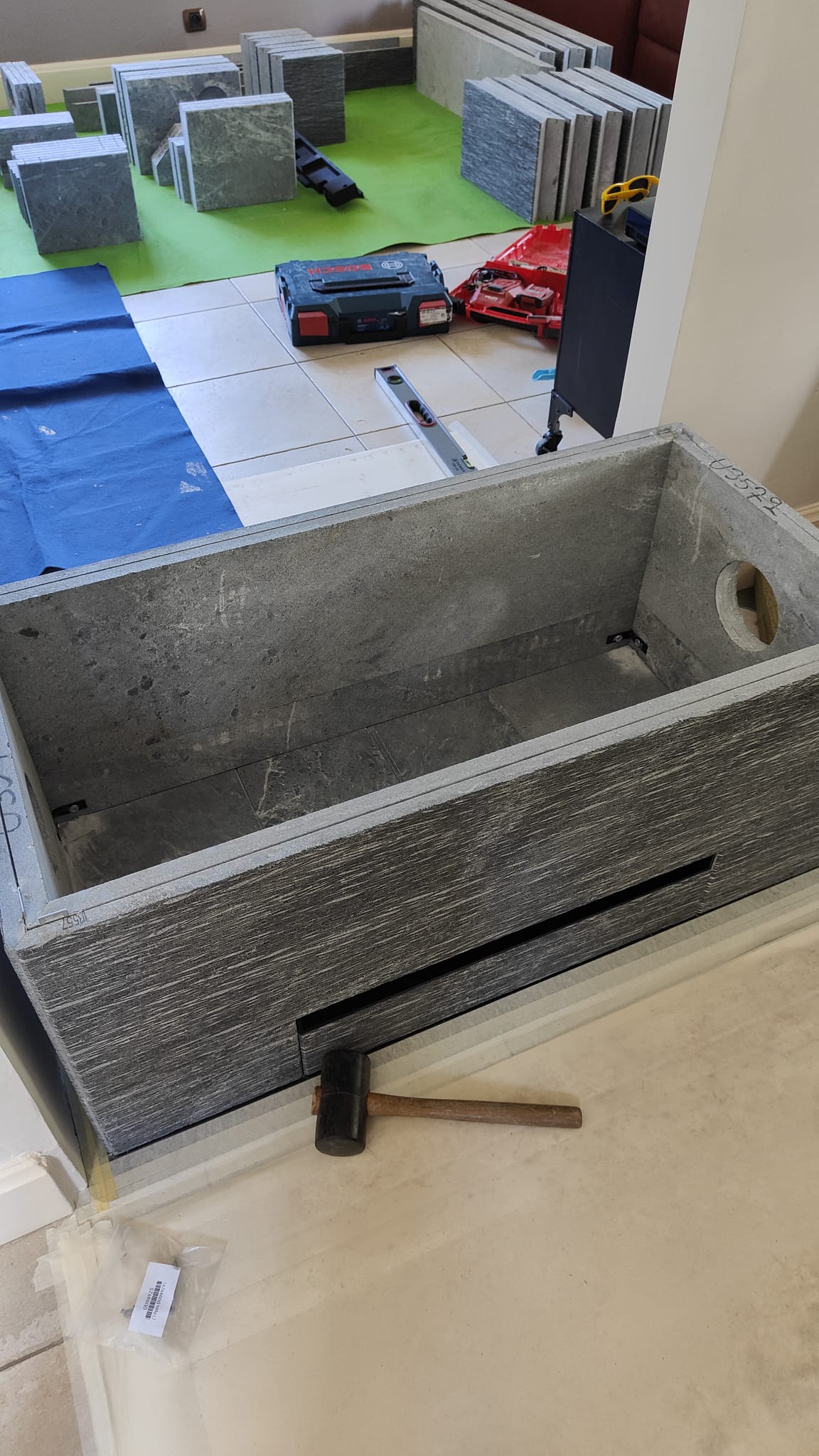

1er rang

Mise en place des faces extérieures

A ne pas oublier !!

Vu que le poêle de masse TULIKIVI est monté sur ce chantier le long d’un mur, donc un accès de ramonage sera condamné et innaccessible!!!

Ne pas oublier de le fermer en montant la pierre extérieur car après ce sera trop tard!

MONTAGE D'UN POÊLE TULIKIVI DE A à Z

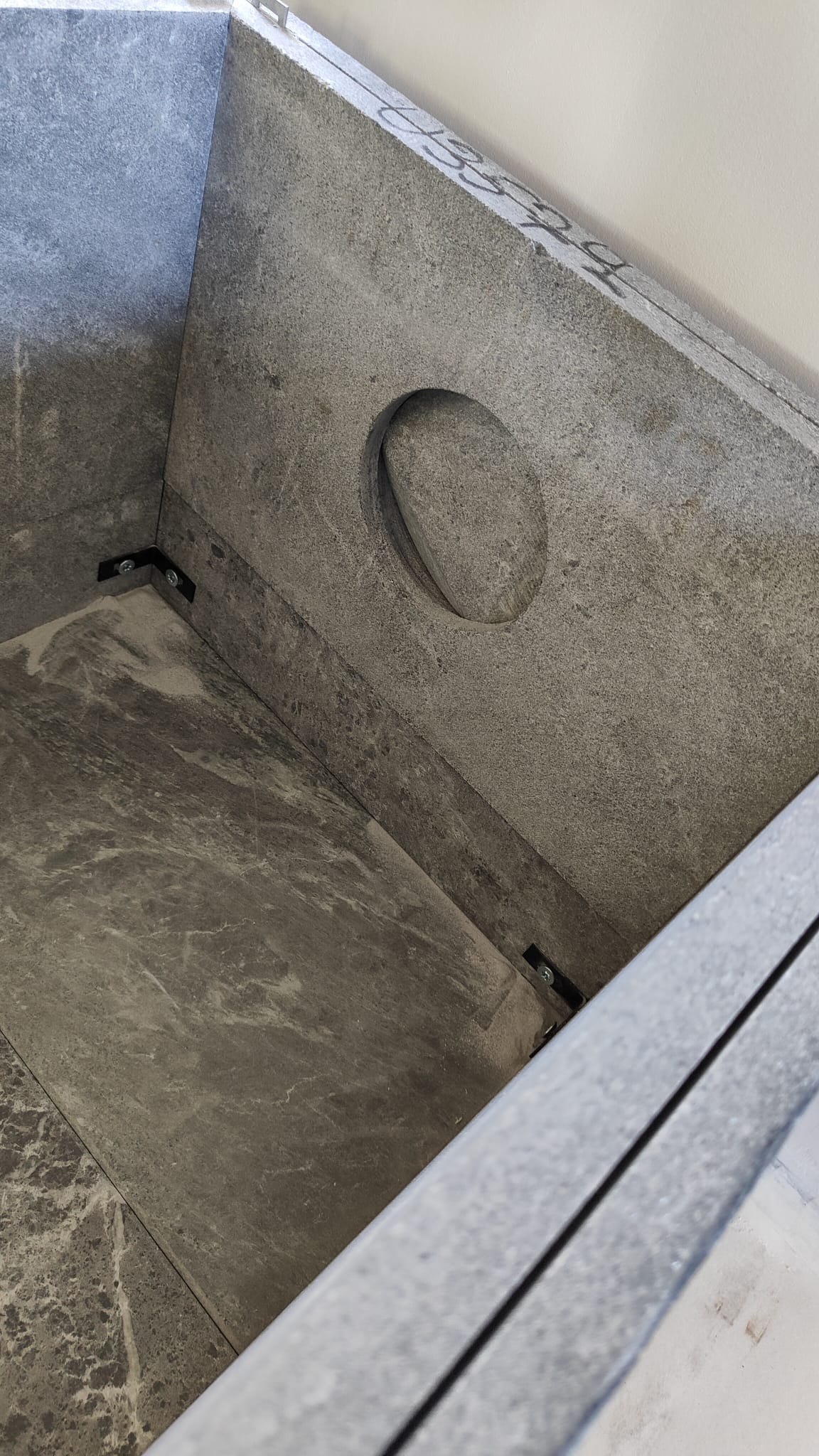

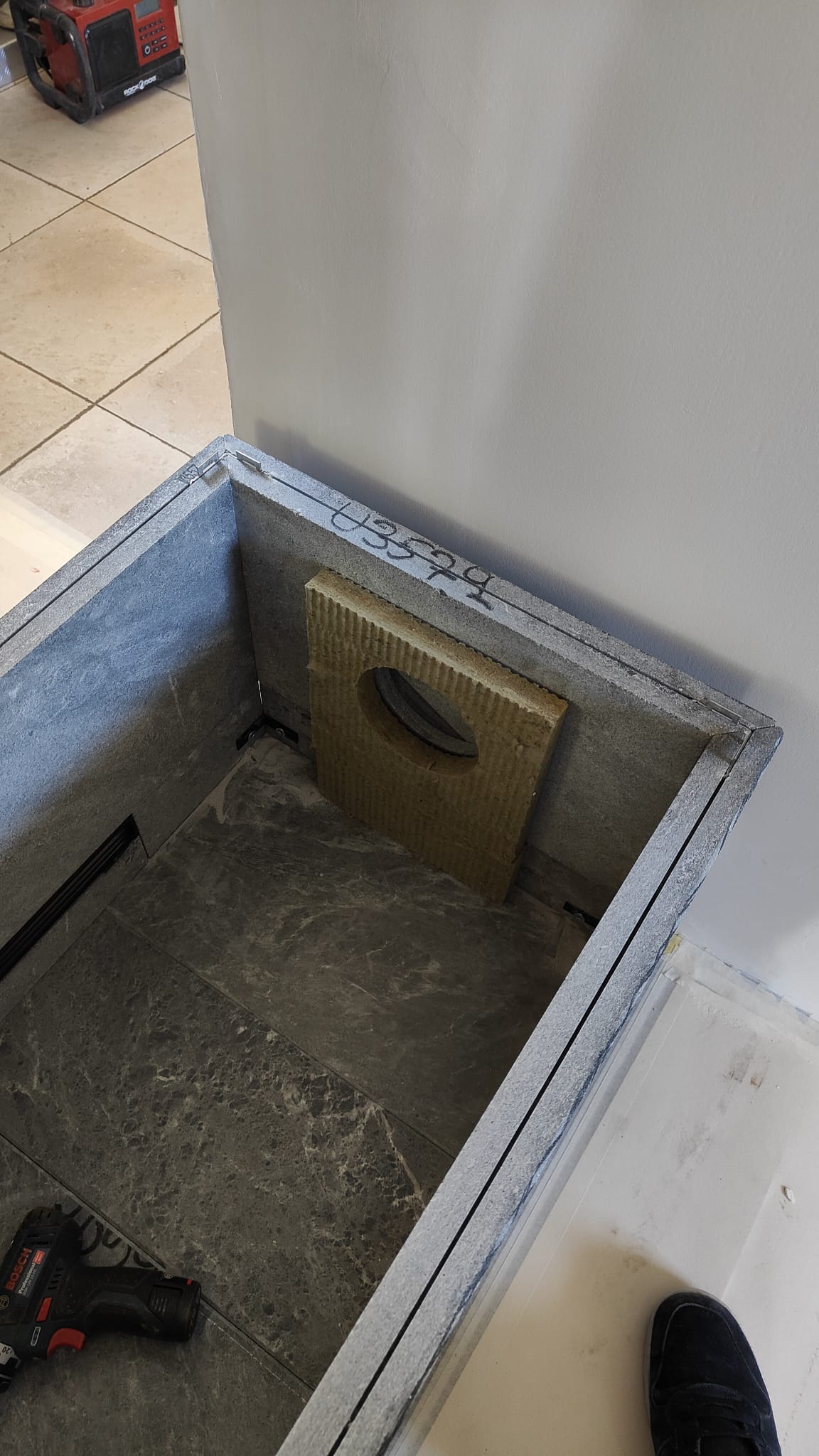

Accès de ramonage

Fermé cause non accessible

MONTAGE D'UN POÊLE TULIKIVI DE A à Z

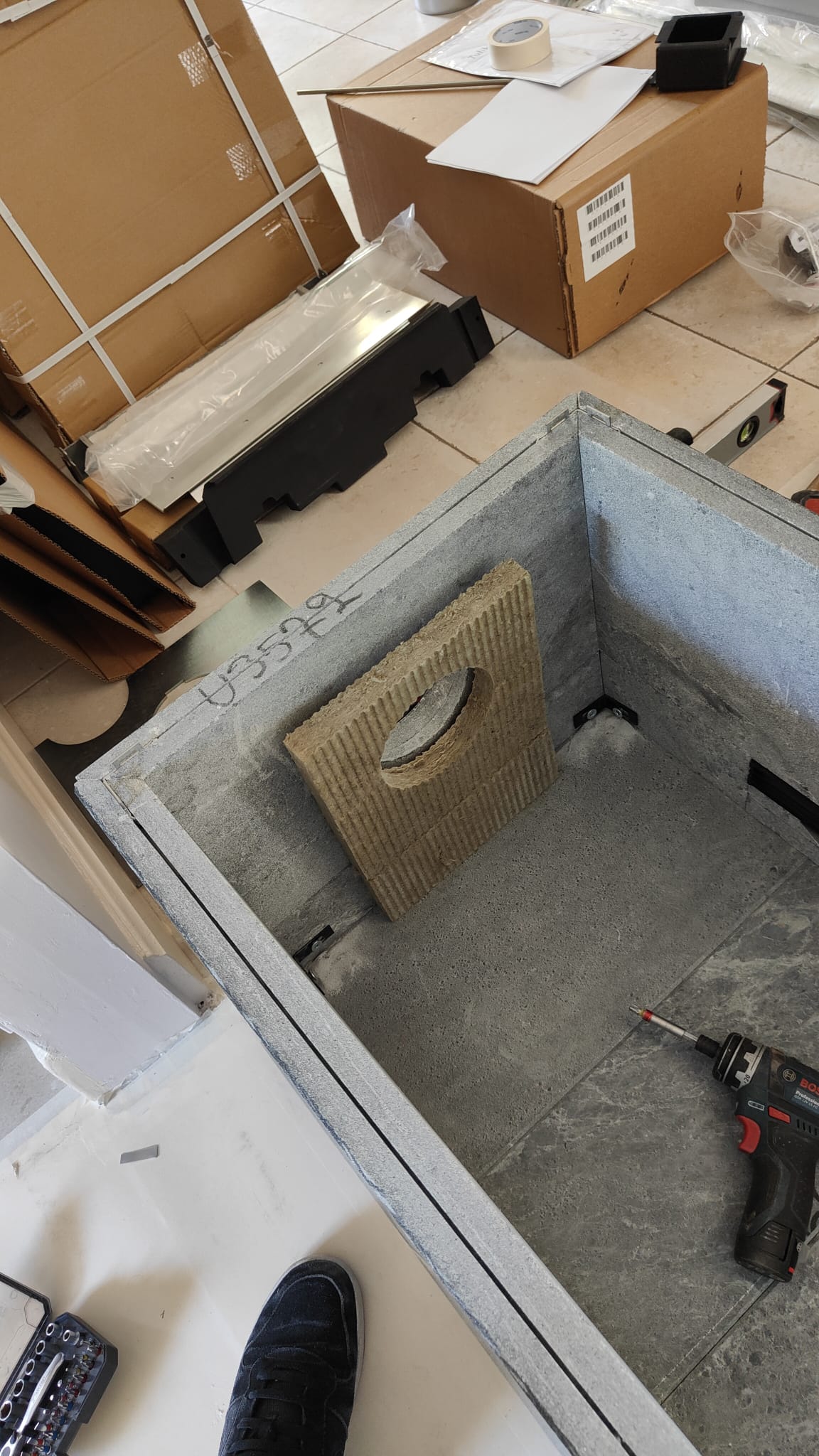

Isolation accès

Test hauteur

Toujours présenter à sec les different elements pour d’éventuelles modifications

MONTAGE D'UN POÊLE TULIKIVI DE A à Z

Isolation accès

MONTAGE D'UN POÊLE TULIKIVI DE A à Z

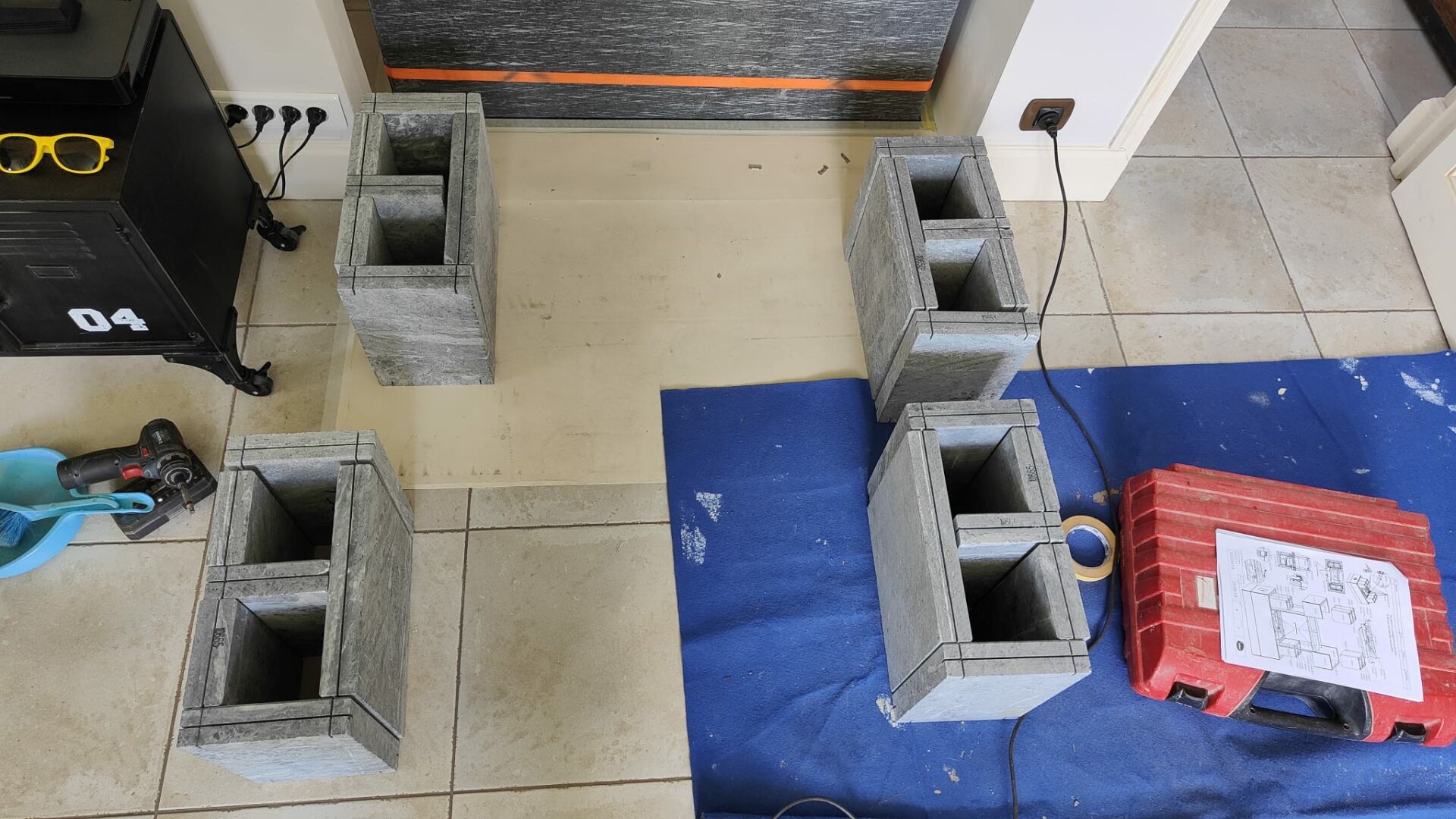

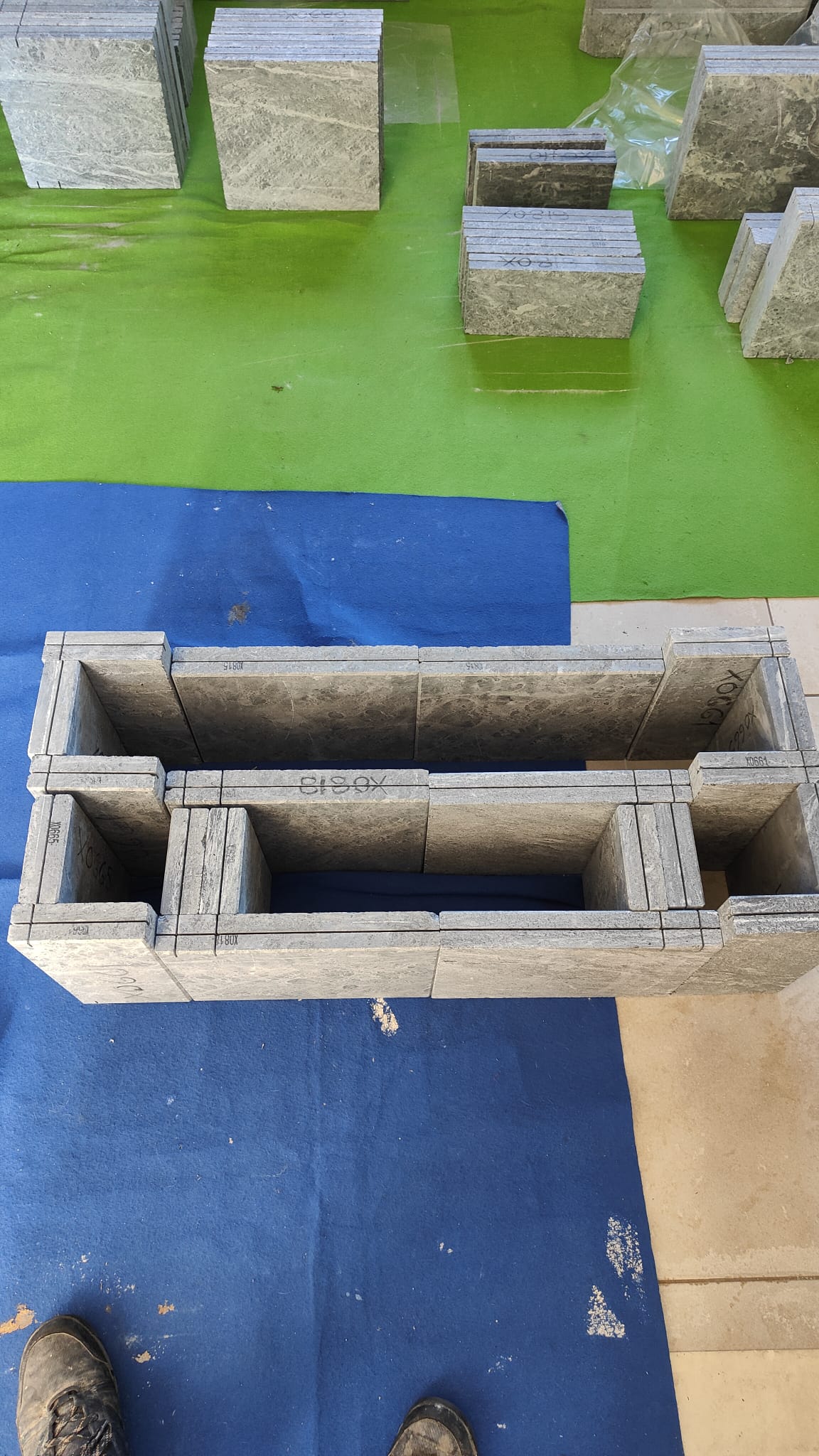

1 Permier rang intérieur à sec

Lampe sur mesure DÉCORATION - Ambiance Feu

1 Permier rang intérieur à sec

Cheminée sur Mesure Foyer escamotable ODYSSÉ KALÉO 120 panoramique

1 Permier rang intérieur collé nettoyé

Tapisseriedesign 100% décoration

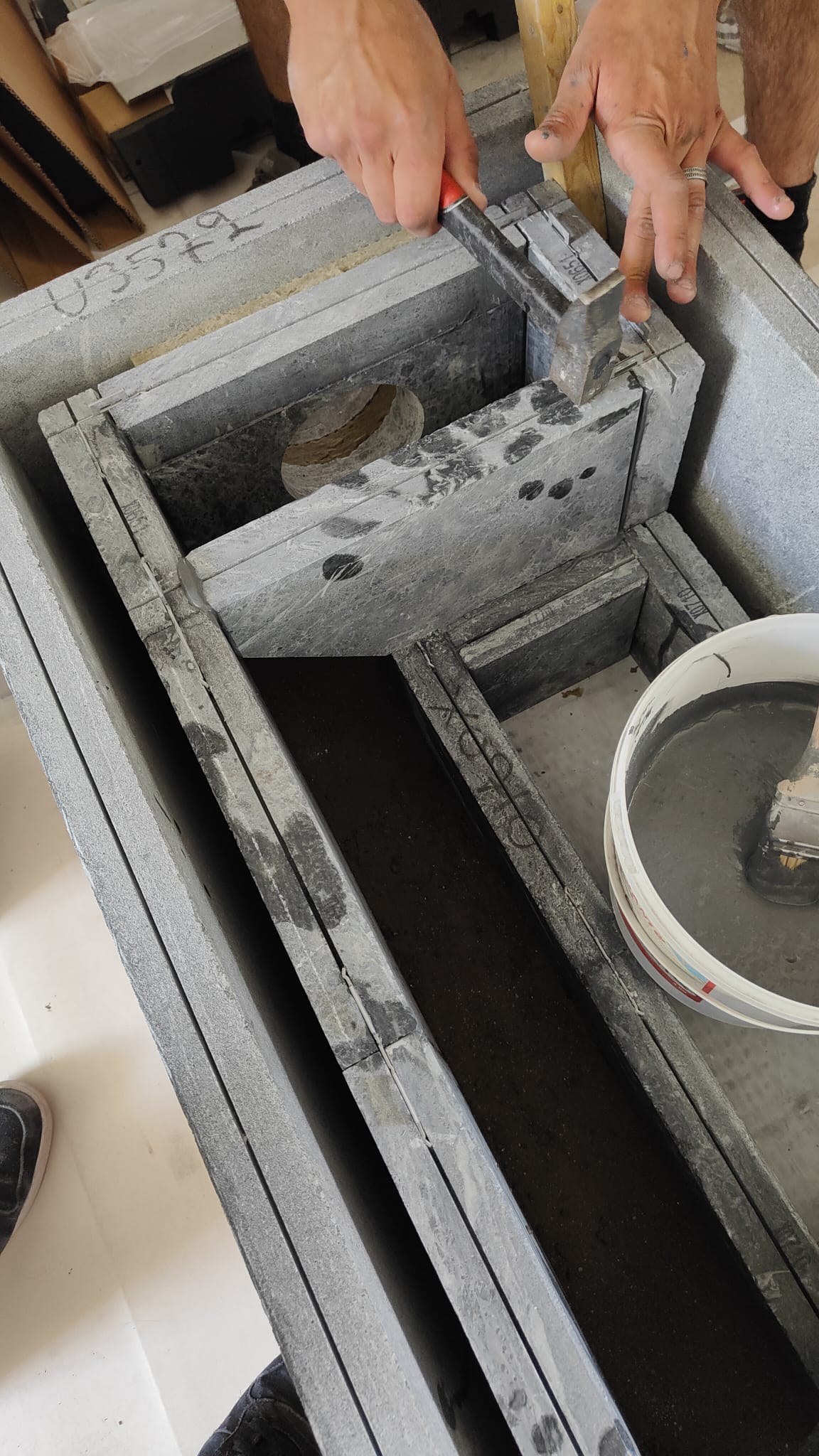

Mise en place des Agraffes

Il faut savoir que les agrafes sont indispensables pour que les pierres puissent se tenir et se resserrer les pierres en elles, il existe aussi des platelles-agrafes et des platelles-plates.

Ambiance Feu décoration
Toile sur mesure Singe Showroom DÉCORATION - Ambiance Feu
Lampe sur mesure DÉCORATION - Ambiance Feu

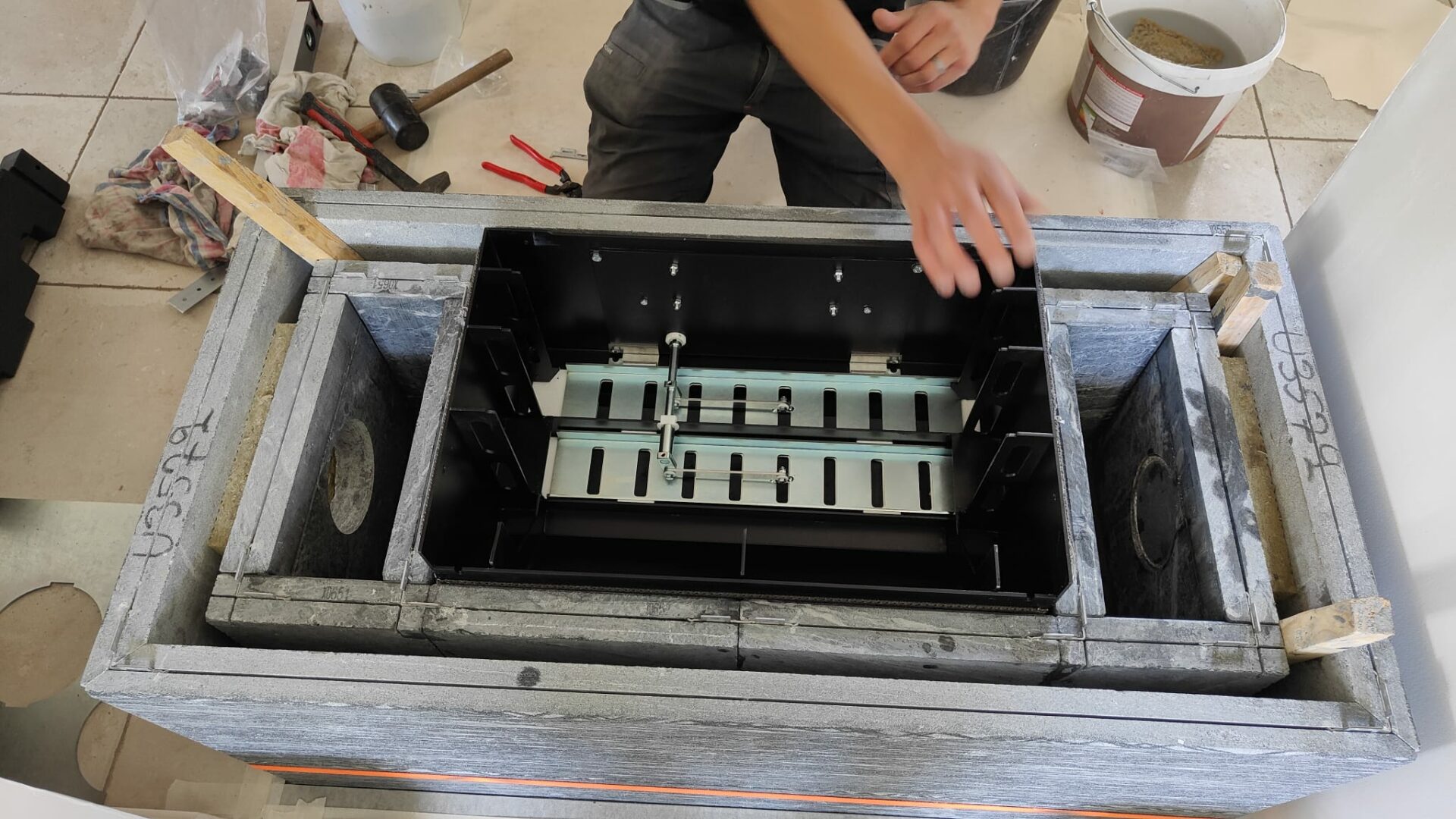

Mise en place du systeme de gestion du tirage

Cheminée sur Mesure Foyer escamotable ODYSSÉ KALÉO 120 panoramique

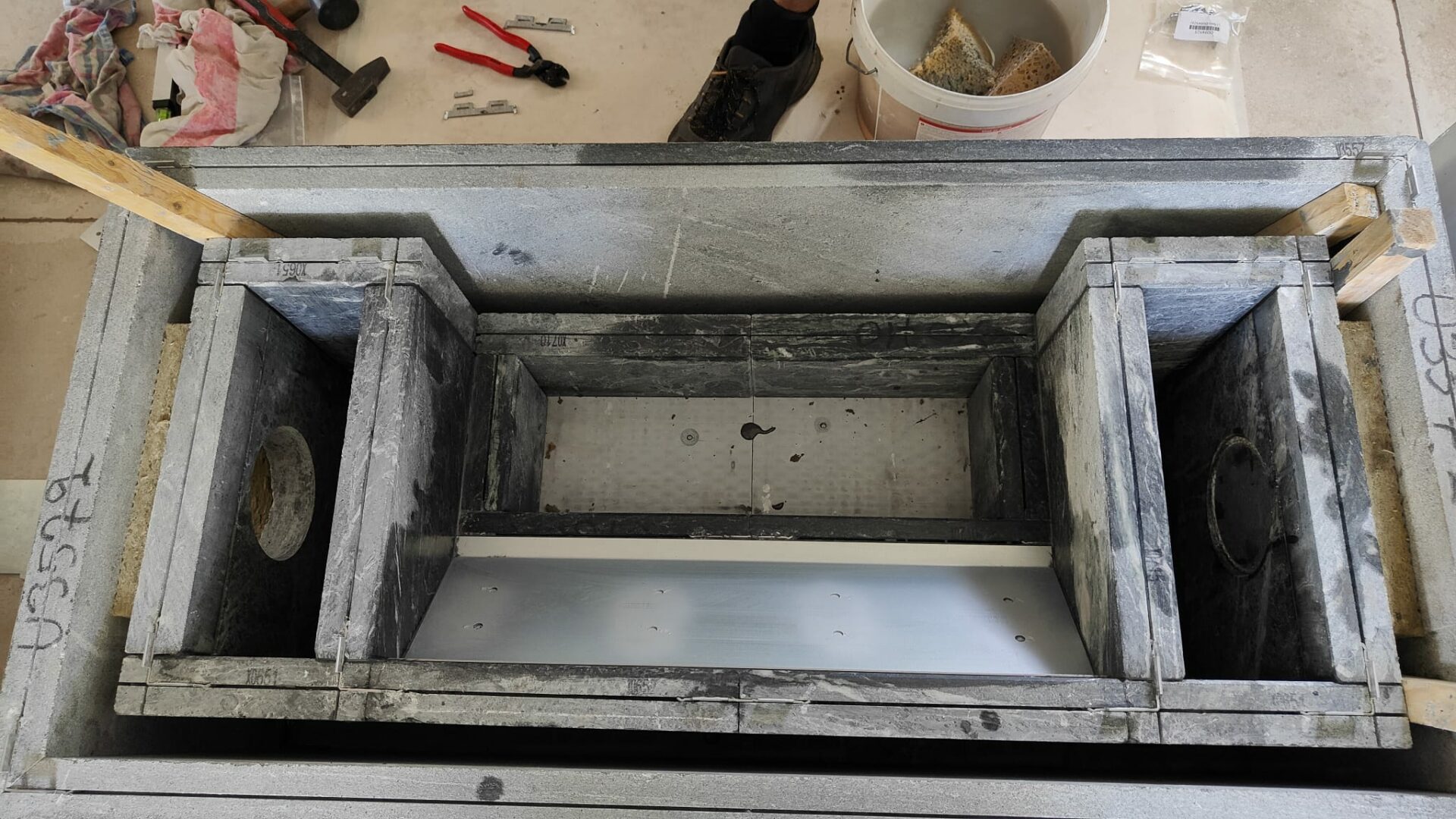

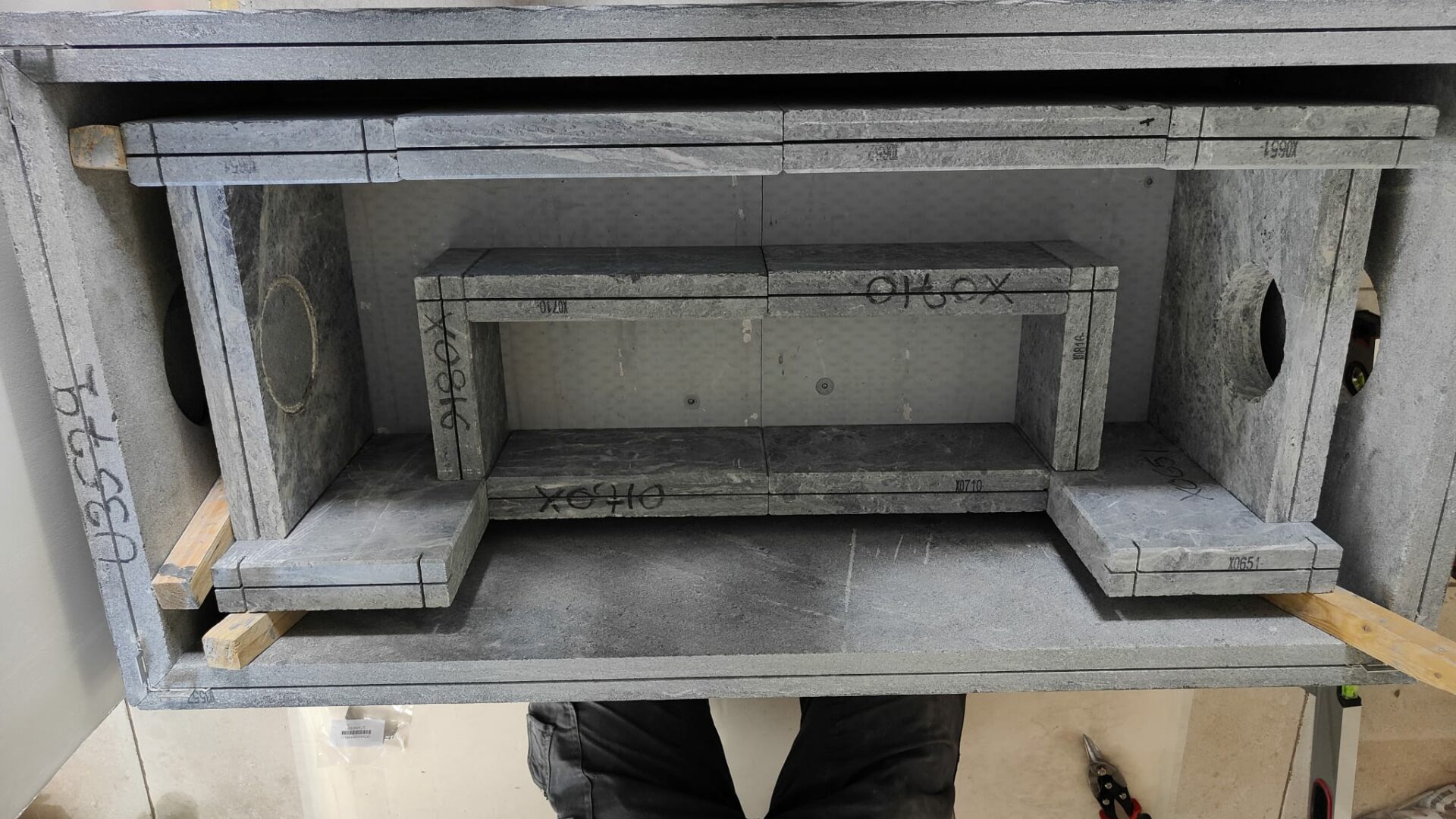

Montage a sec du 2ème rang intérieur

Il faut souligner que repérage des pierres et des saignées pour agrafes

Tapisseriedesign 100% décoration
Ambiance Feu décoration

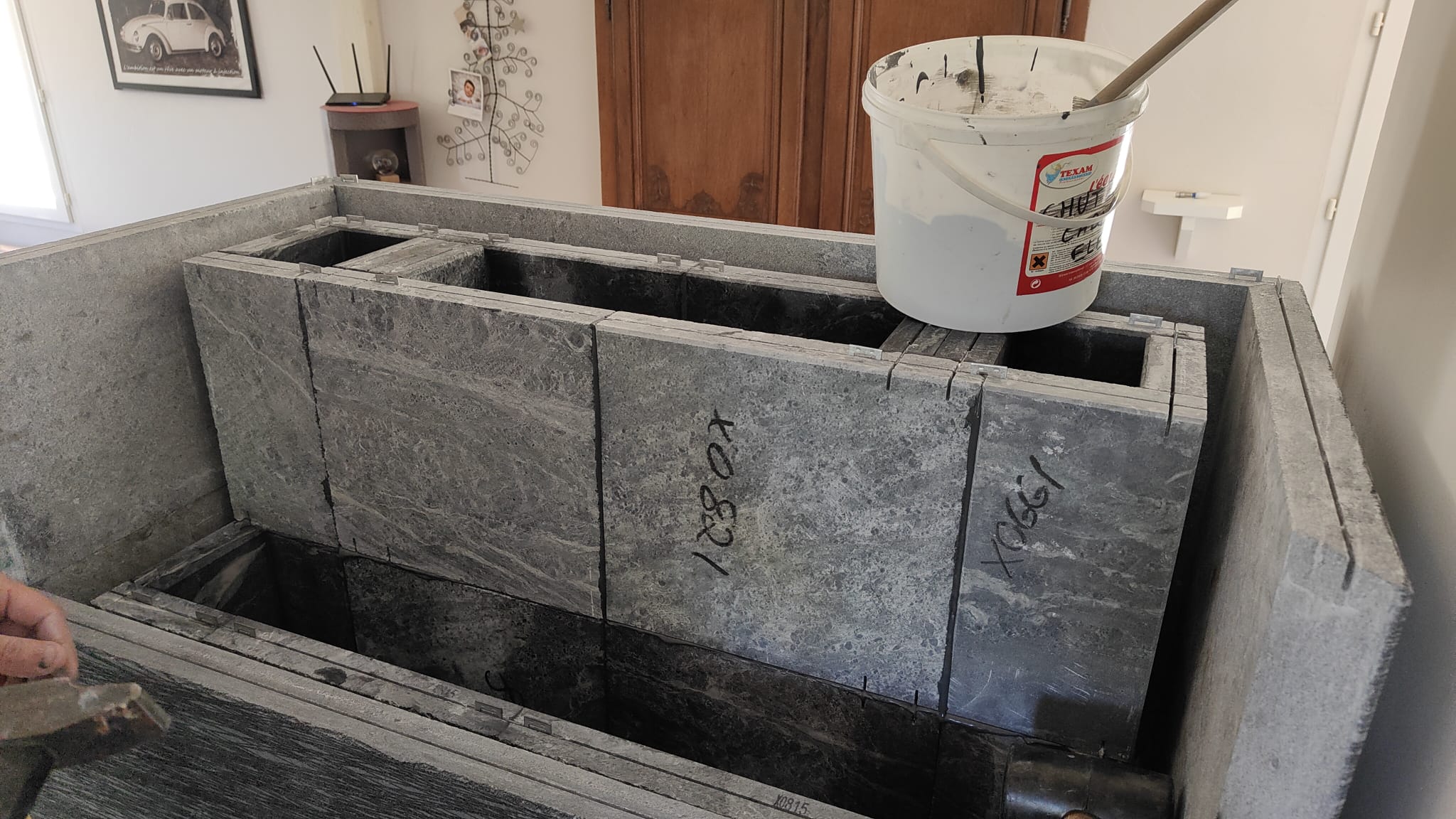

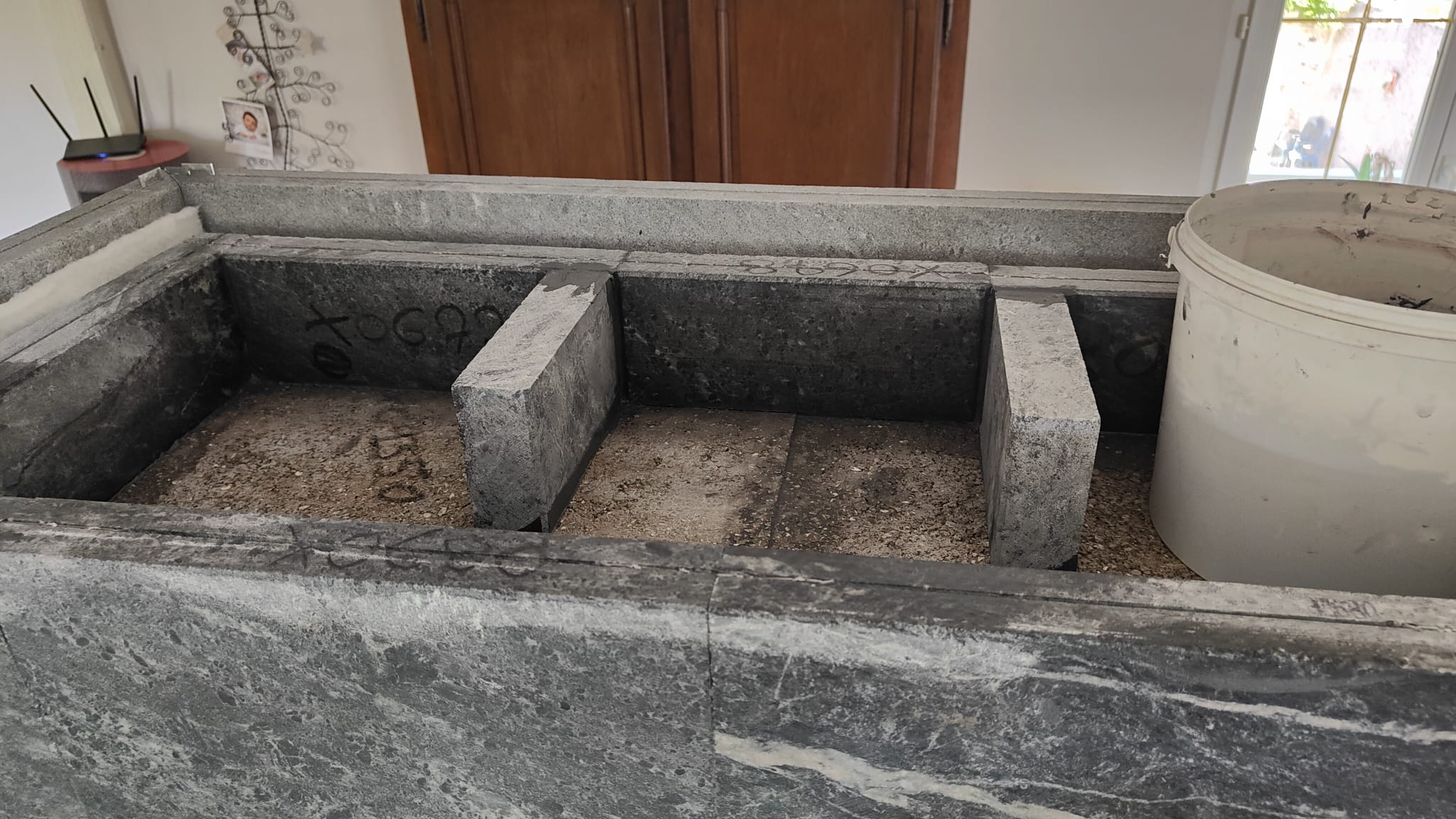

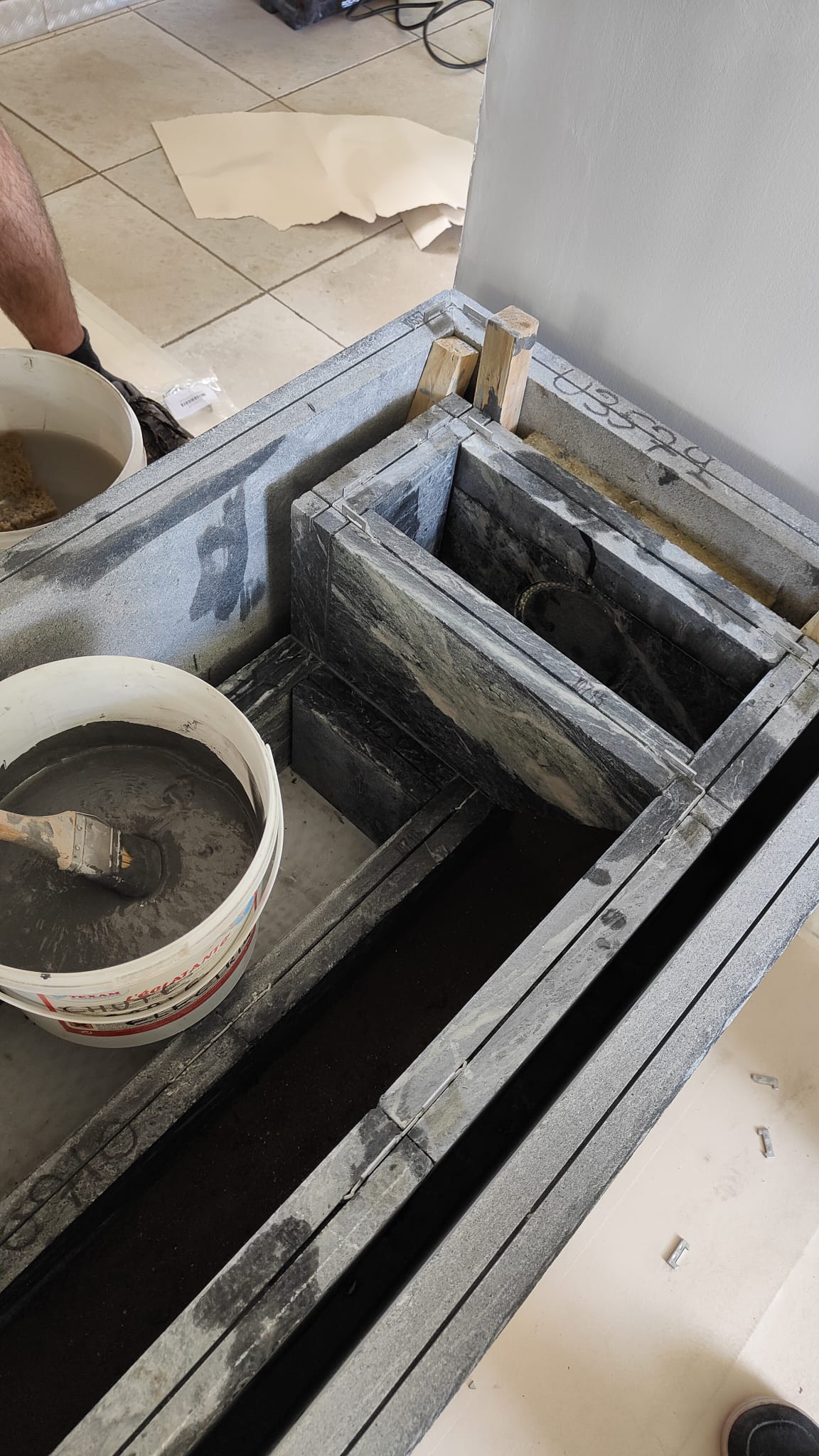

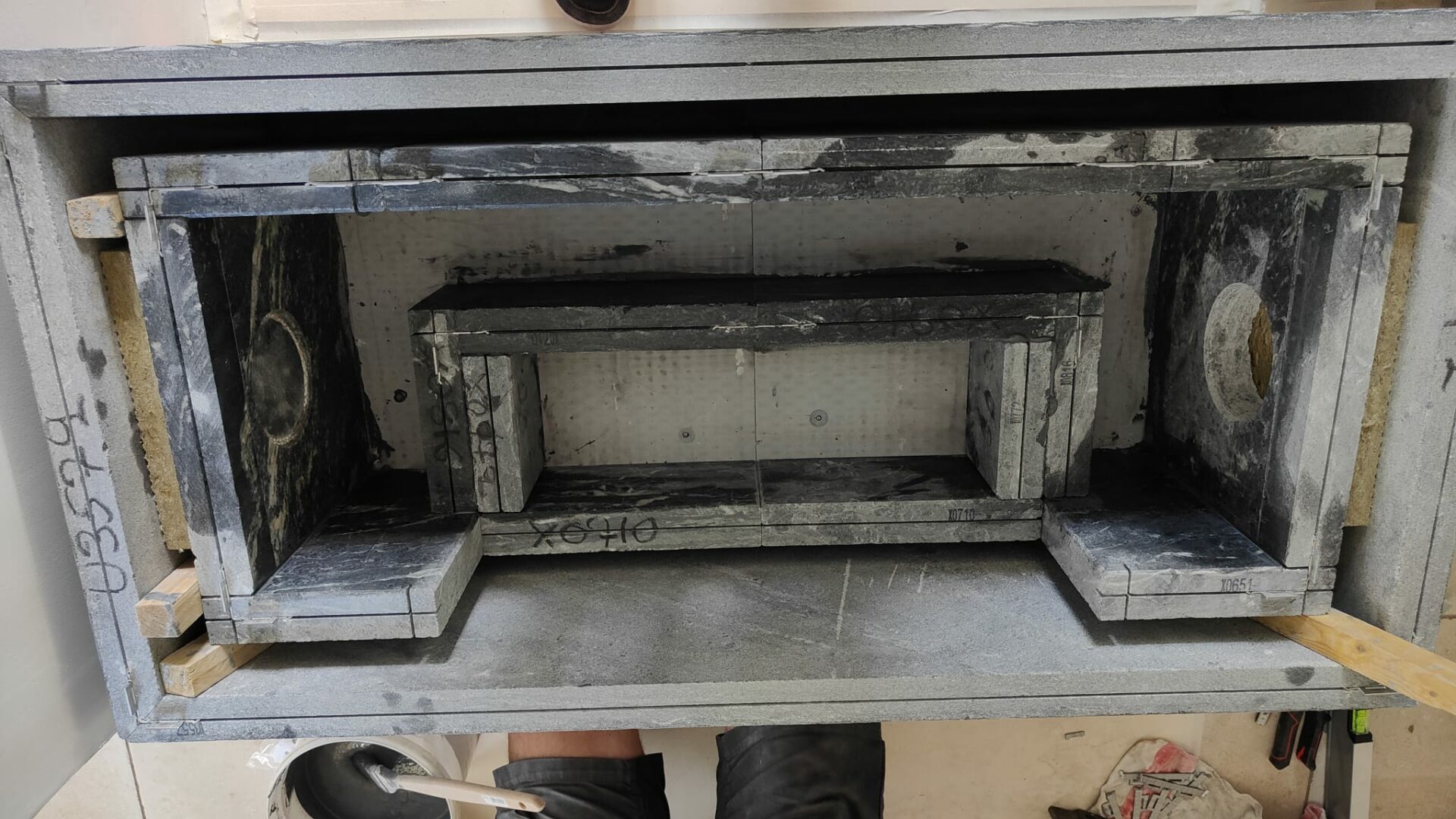

Collage pierres 2 èmè rang

Ambiance Feu décoration

Collage pierres 2 ème rang

Lieu : Showroom Ambiance FEU

Toile sur mesure Singe Showroom DÉCORATION - Ambiance Feu

Pierre face 2 ème rang

Lampe sur mesure DÉCORATION - Ambiance Feu

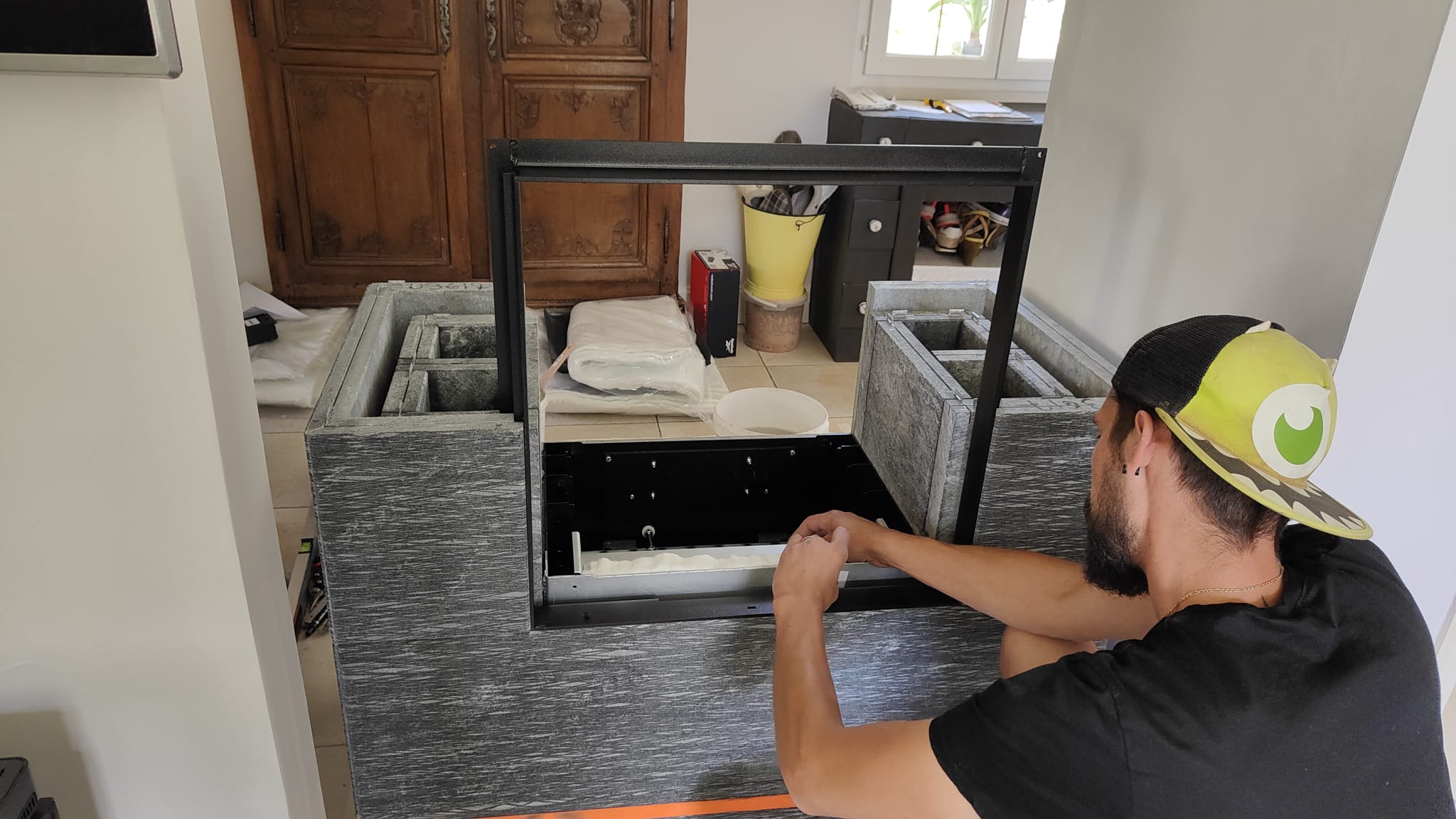

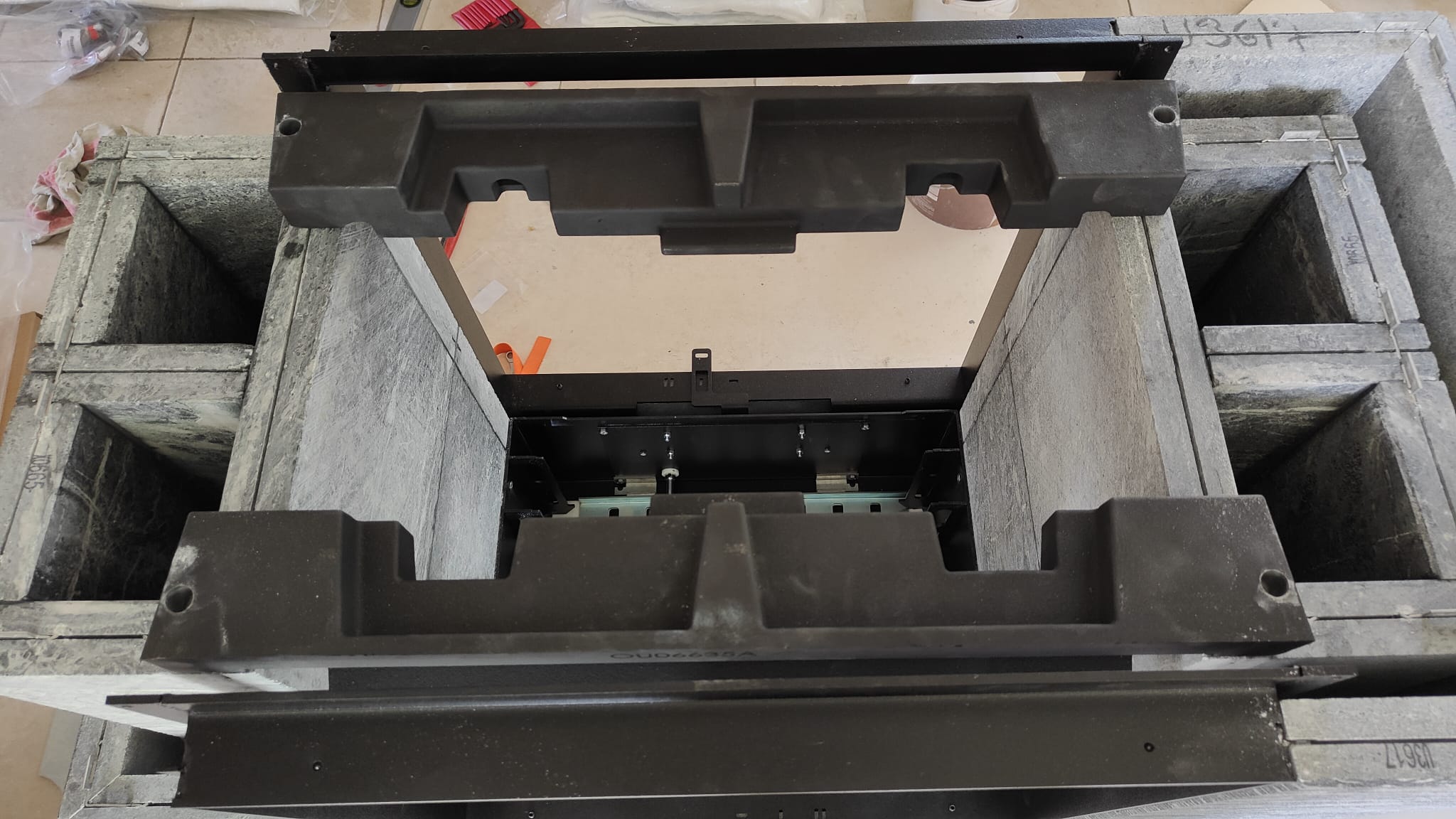

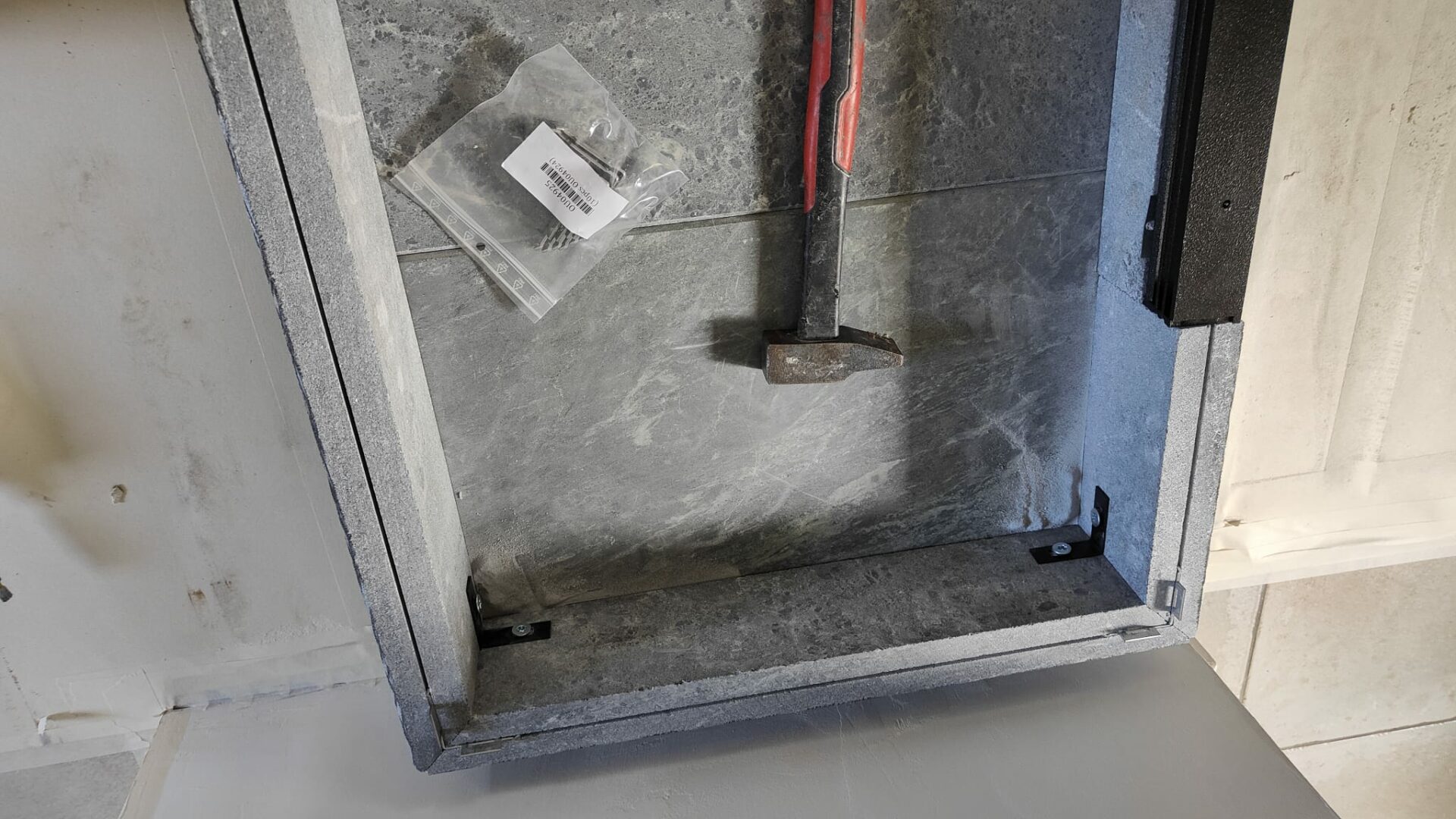

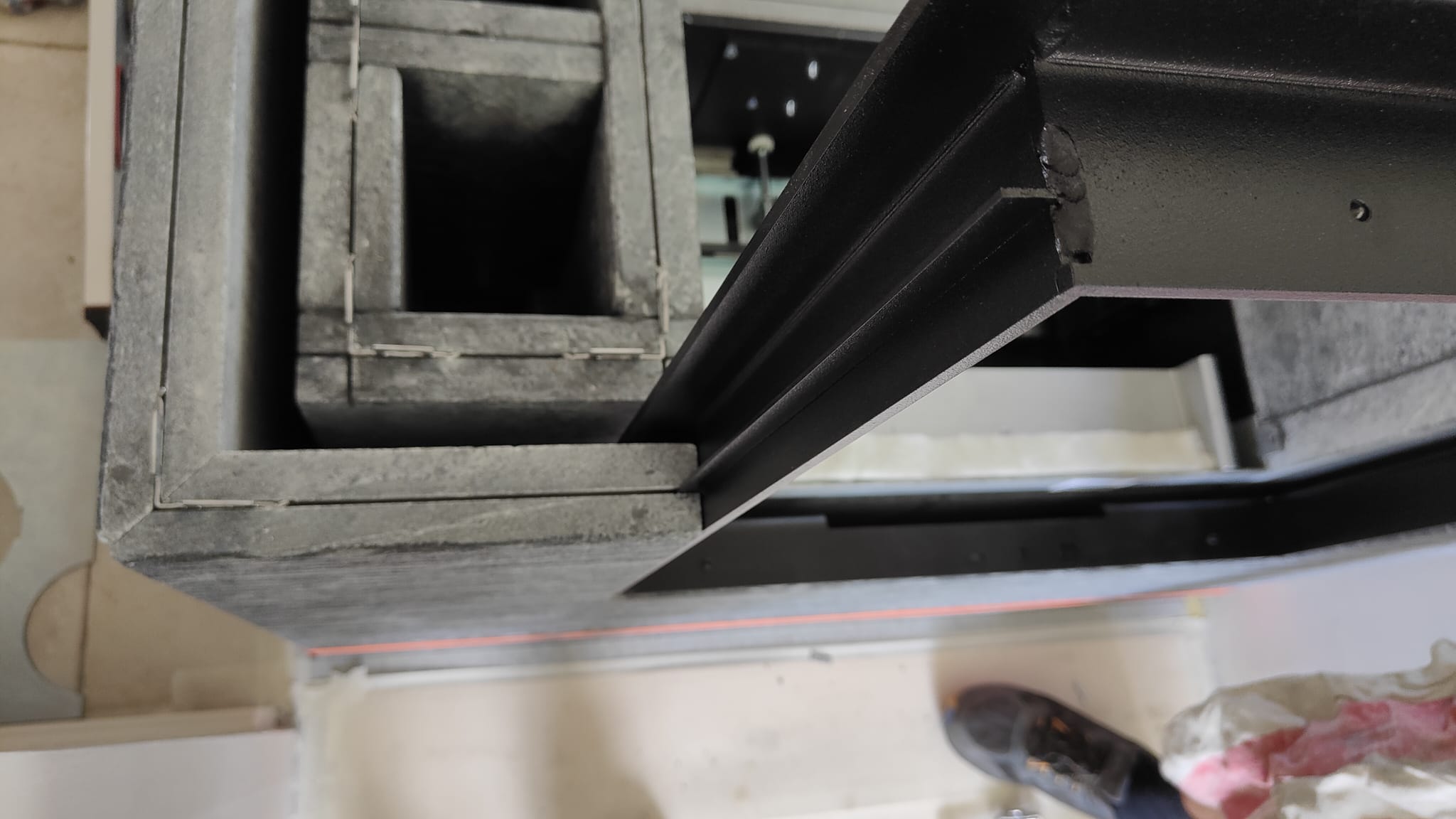

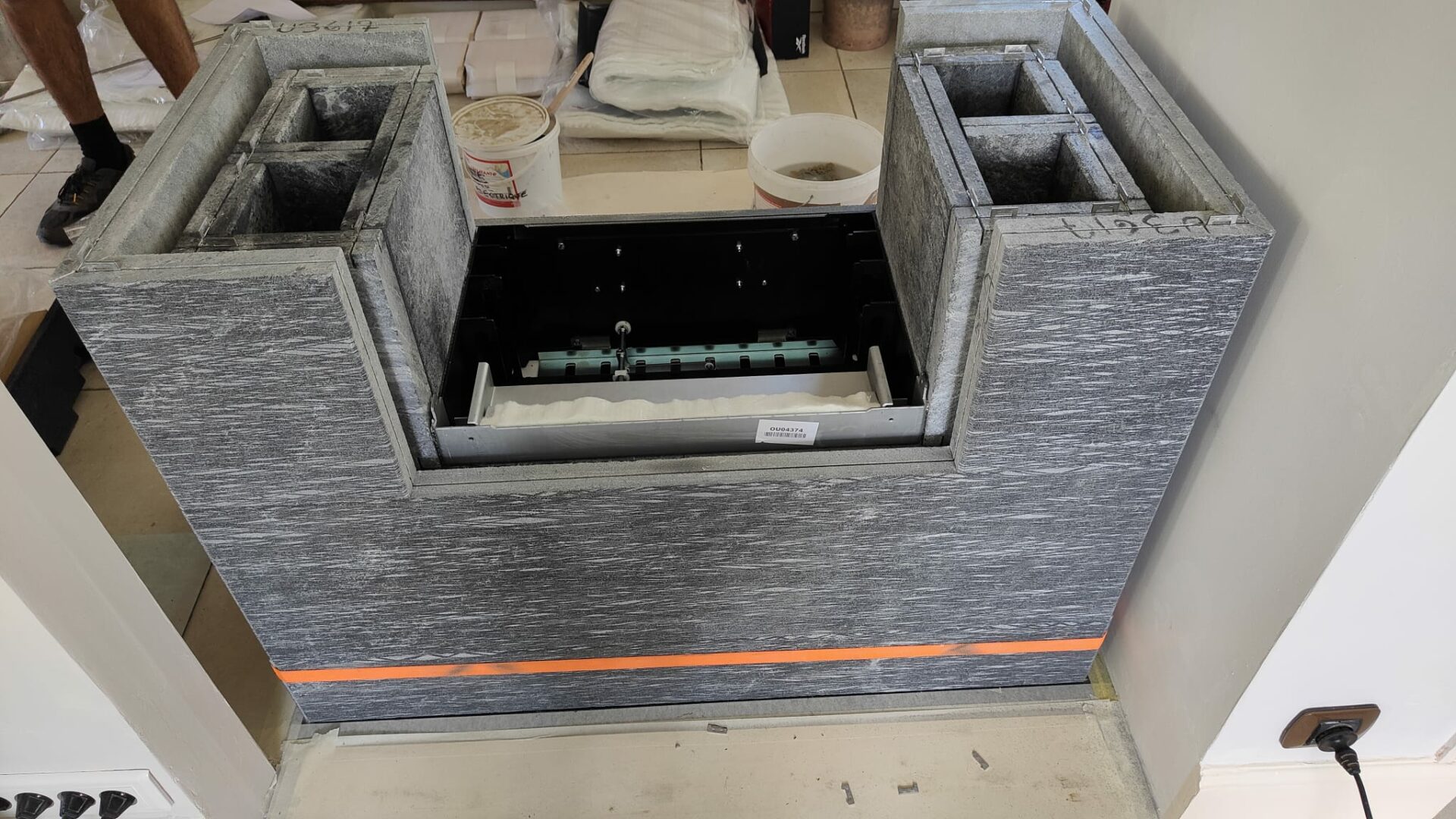

Installation cadre de porte

Fixation par vis et cadre pré-moulé pour être glissé dans les pierres de façade

Cheminée sur Mesure Foyer escamotable ODYSSÉ KALÉO 120 panoramique
Tapisseriedesign 100% décoration

3 ème rang

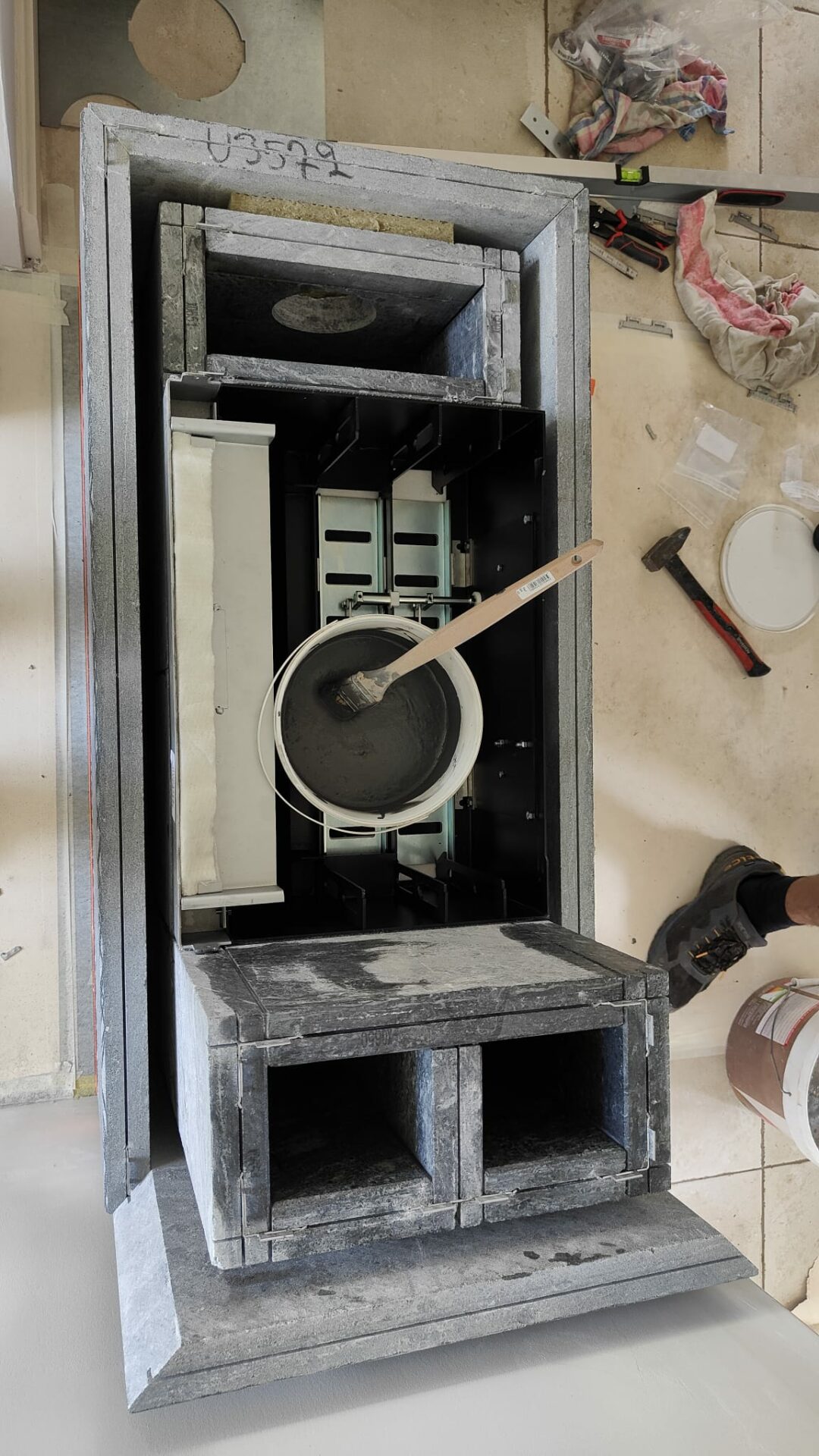

Pierre intérieur collées

Ambiance Feu décoration

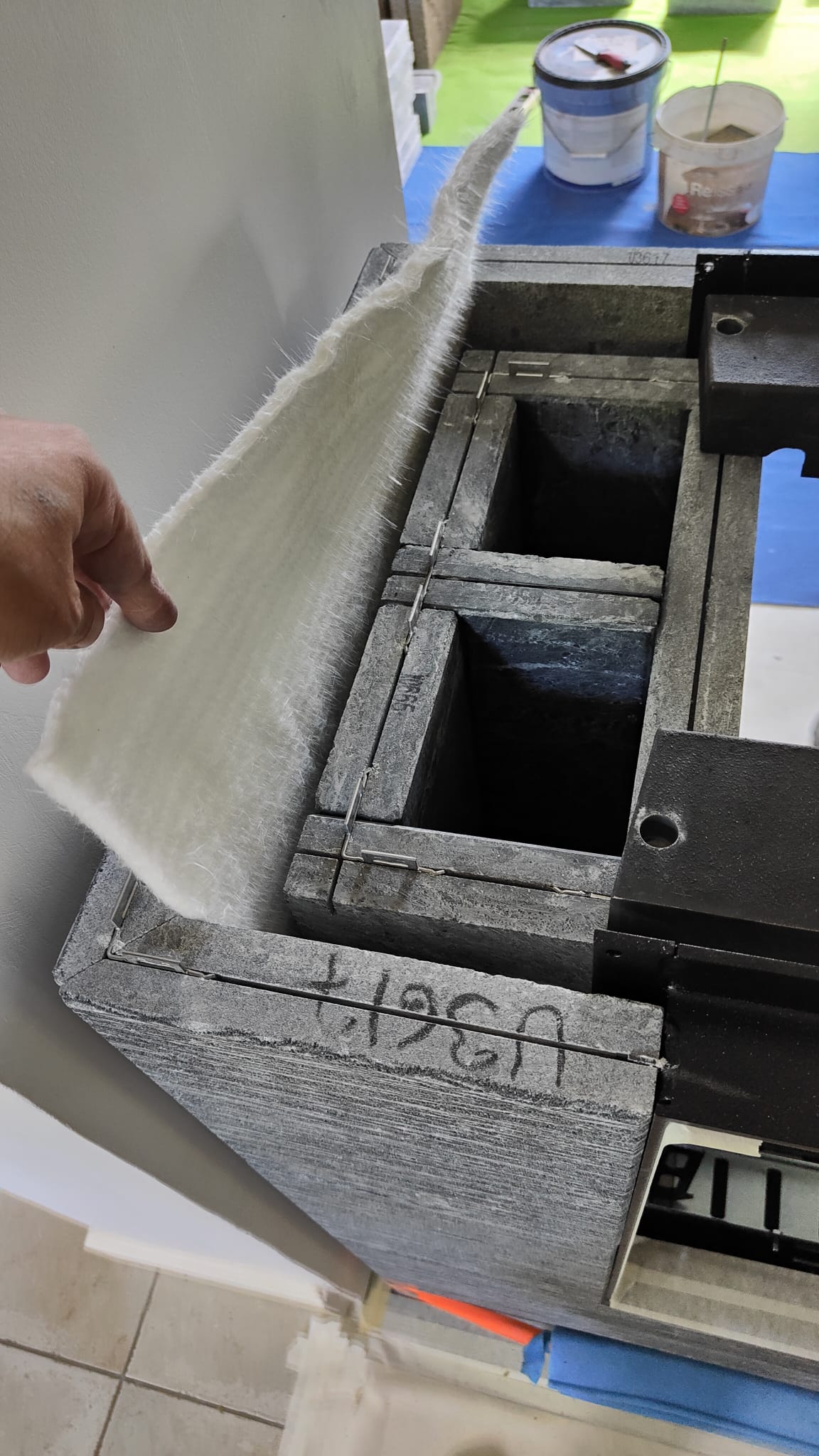

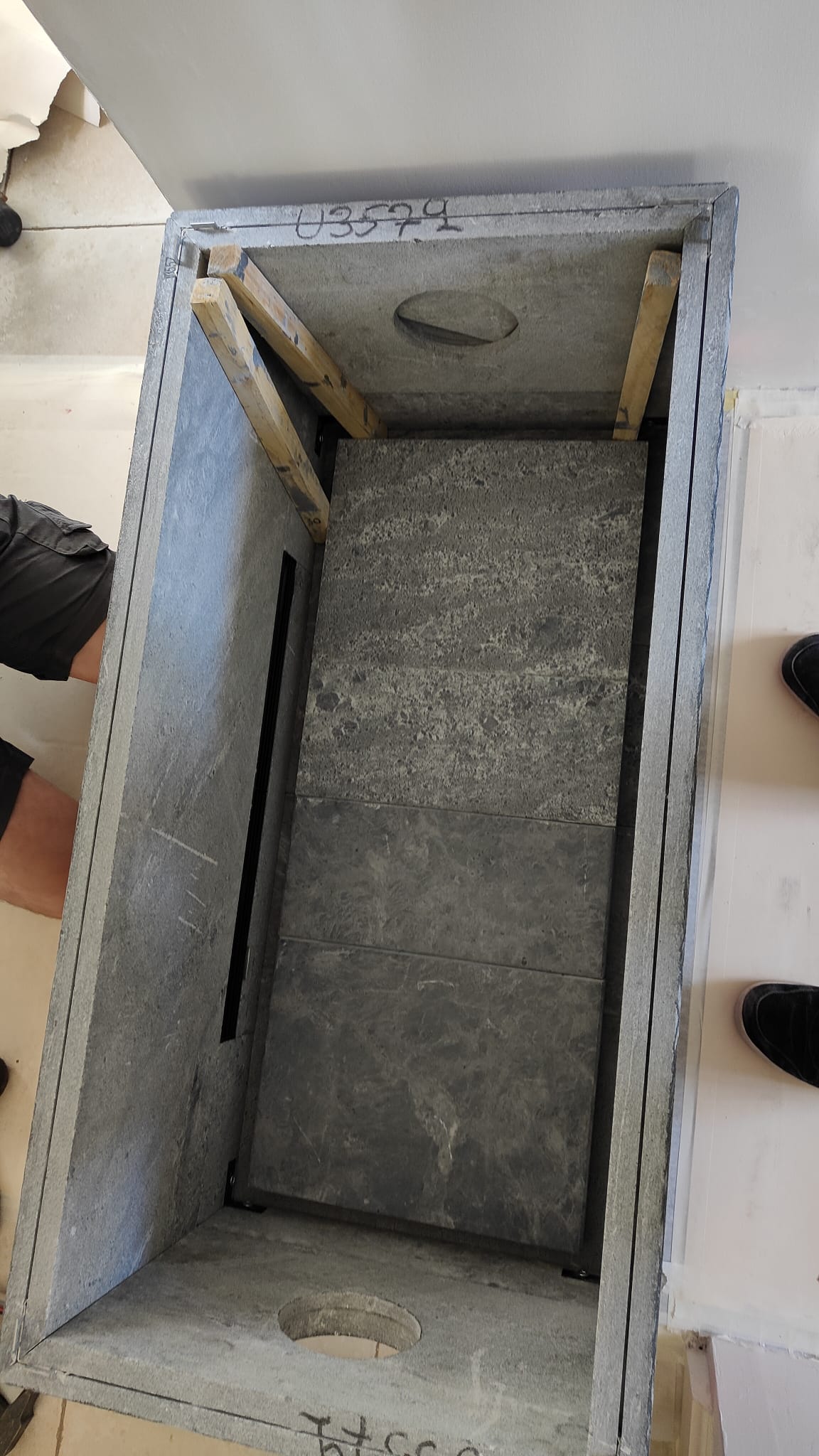

Mise en place de l'isolant

Fibre céramique pour réguler le rayonnement entre les pierres intérieures et extérieures

Ambiance Feu décoration

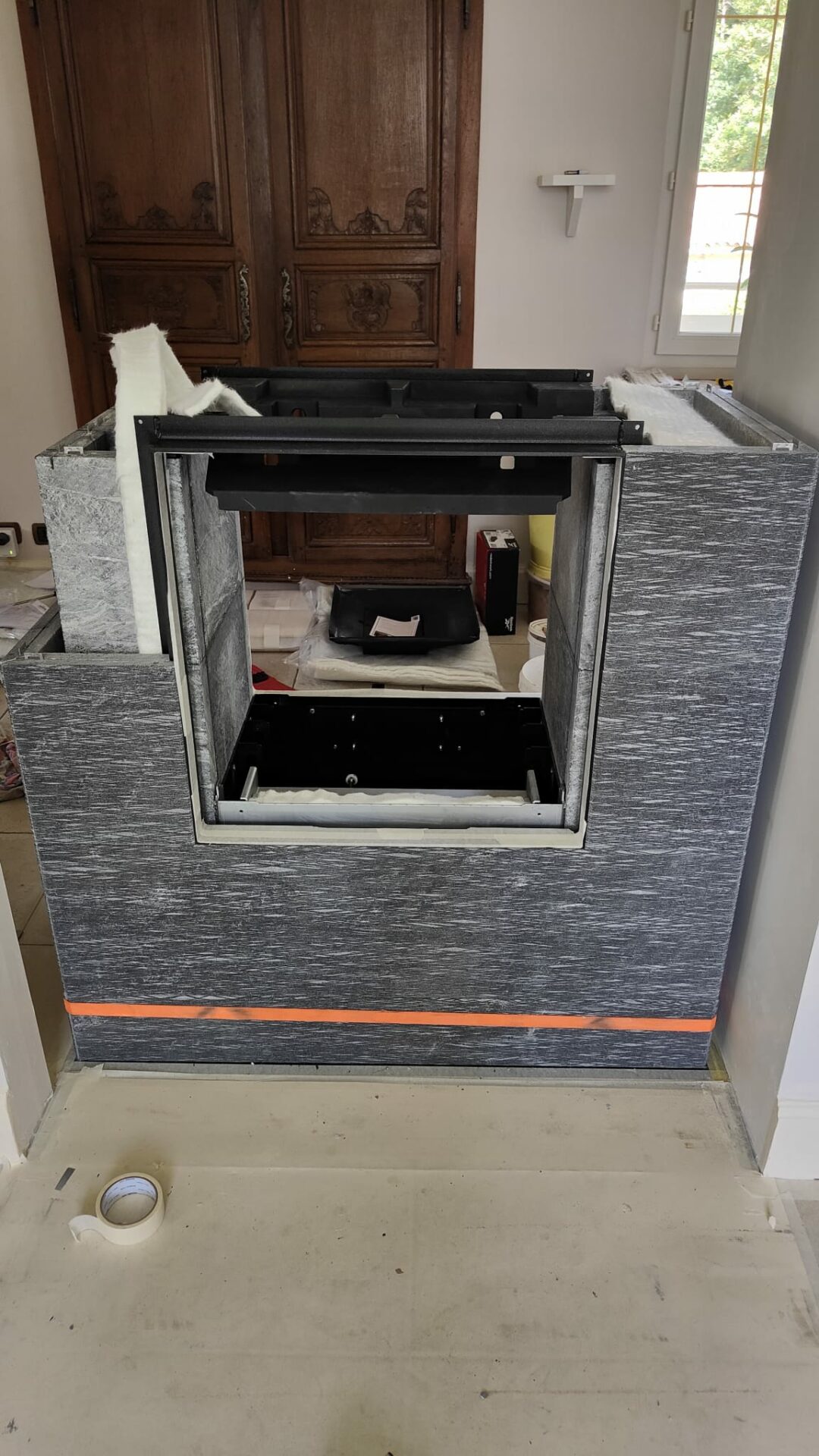

Modèle double face

Bien penser à monter le cadre de l’autre coté aussi

Toile sur mesure Singe Showroom DÉCORATION - Ambiance Feu

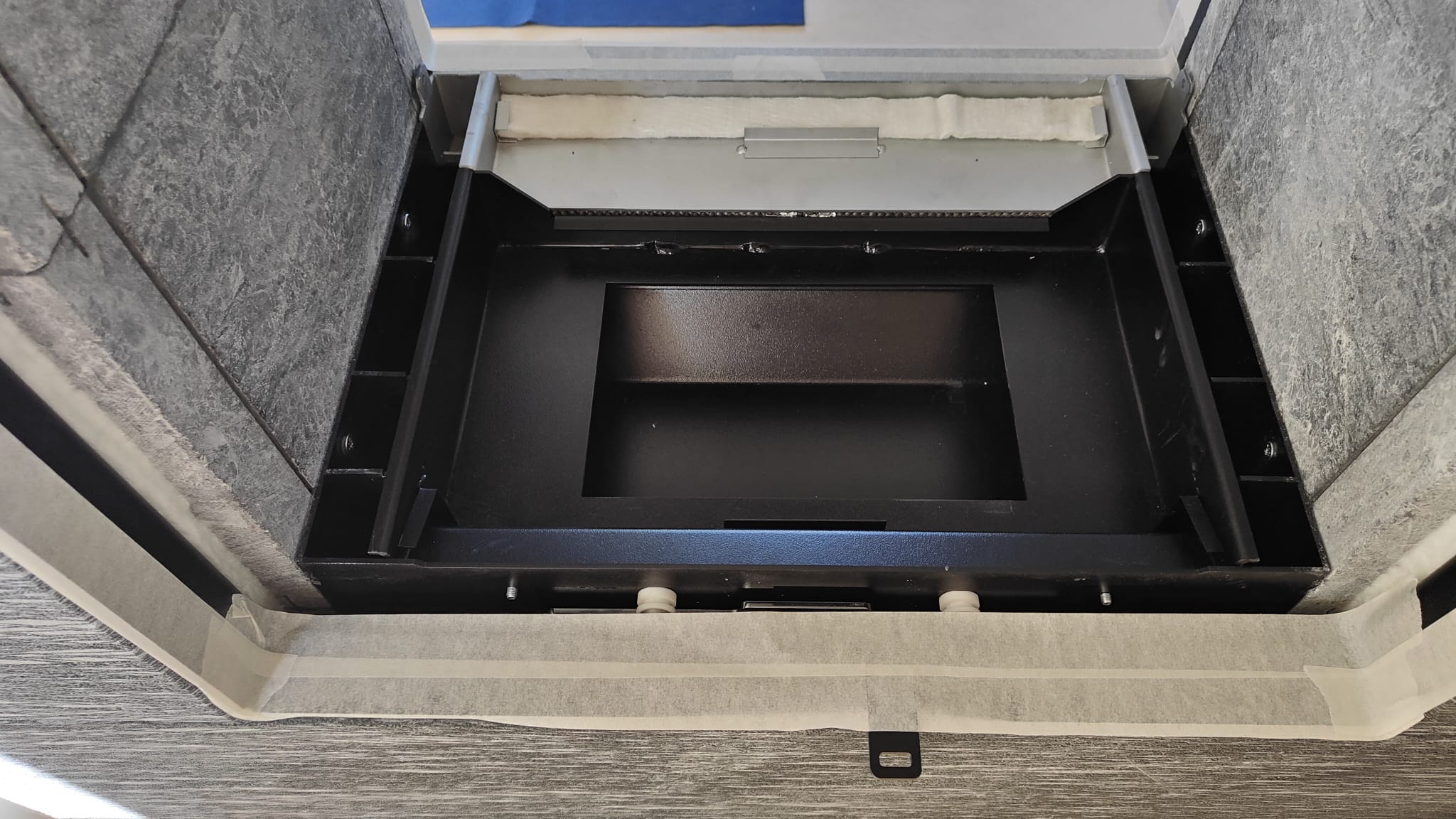

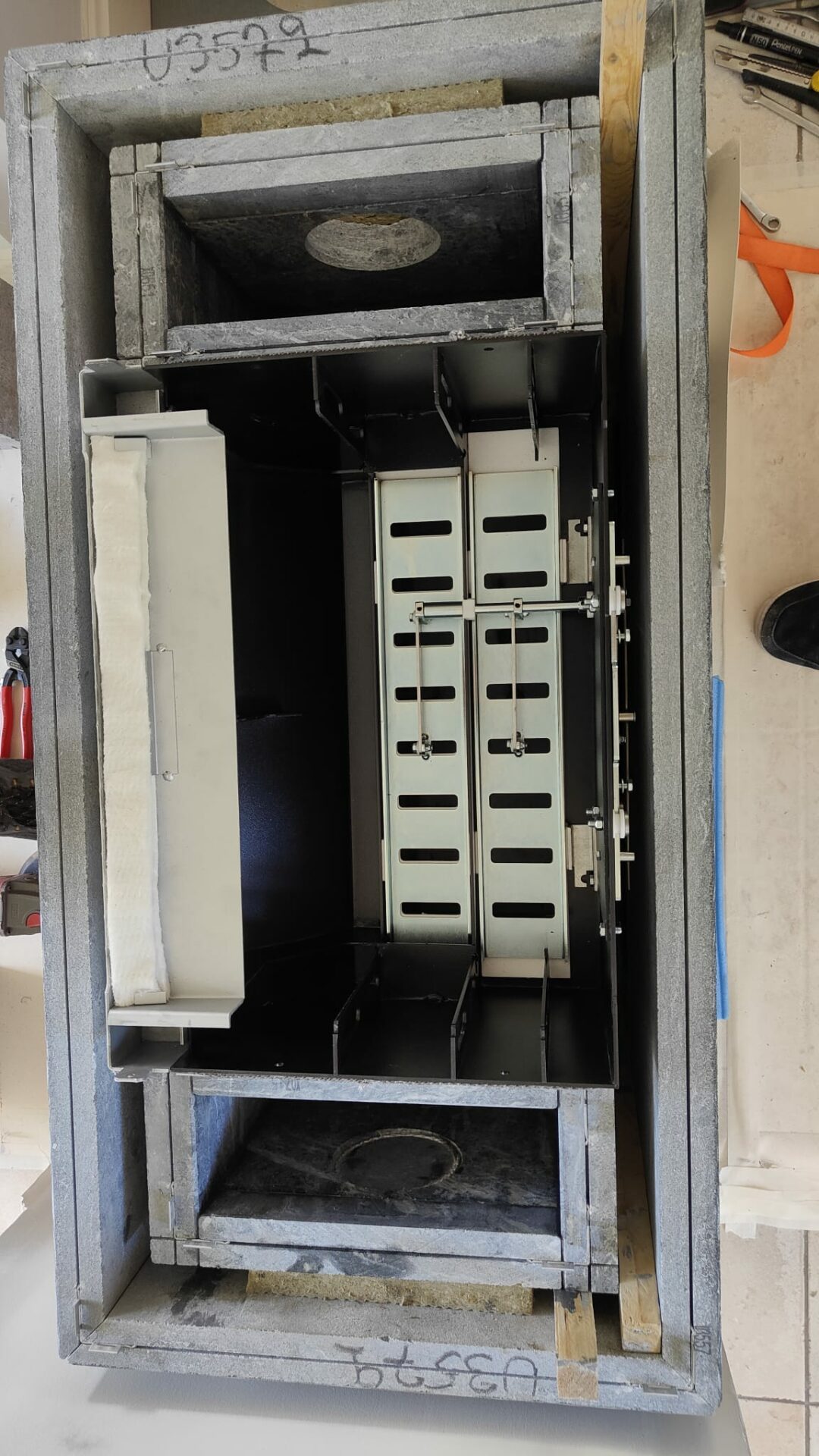

Installation des deux déflecteurs ( modèle double face!)

Et protection des cadres pour la suite des travaux

Cheminée sur Mesure Foyer escamotable ODYSSÉ KALÉO 120 panoramique
Tapisseriedesign 100% décoration

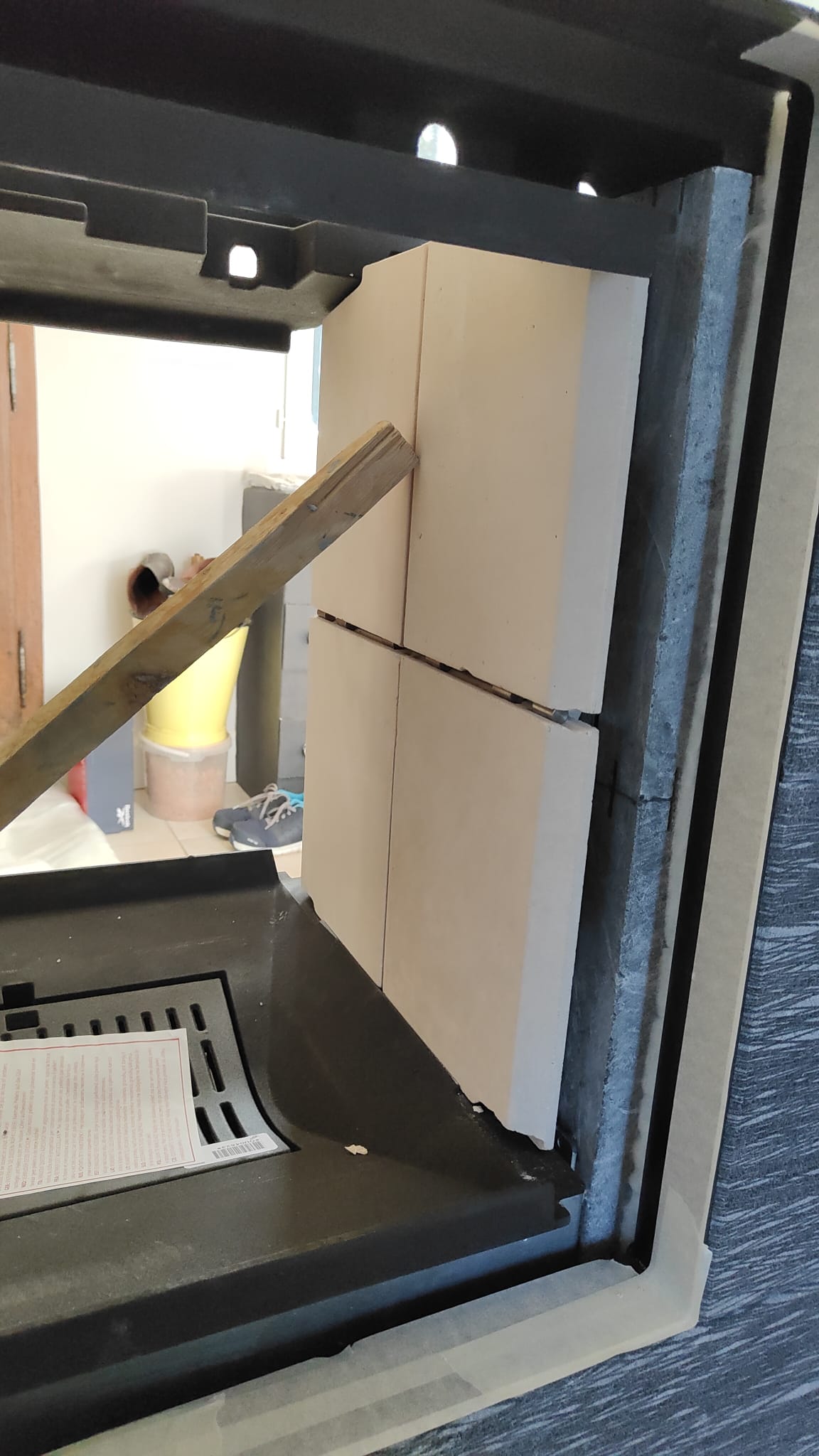

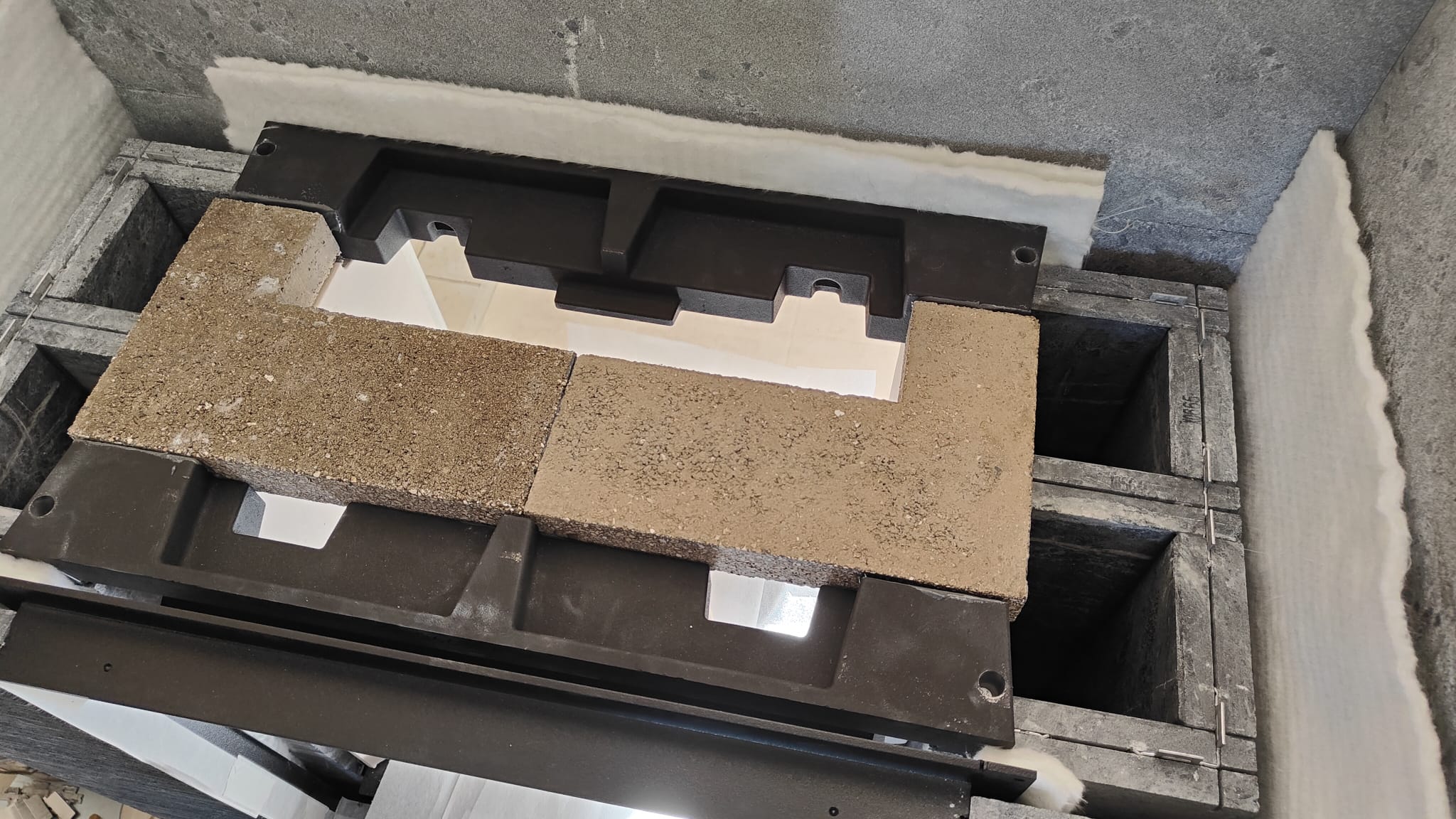

TP d'intèrieur foyer

Ambiance Feu décoration

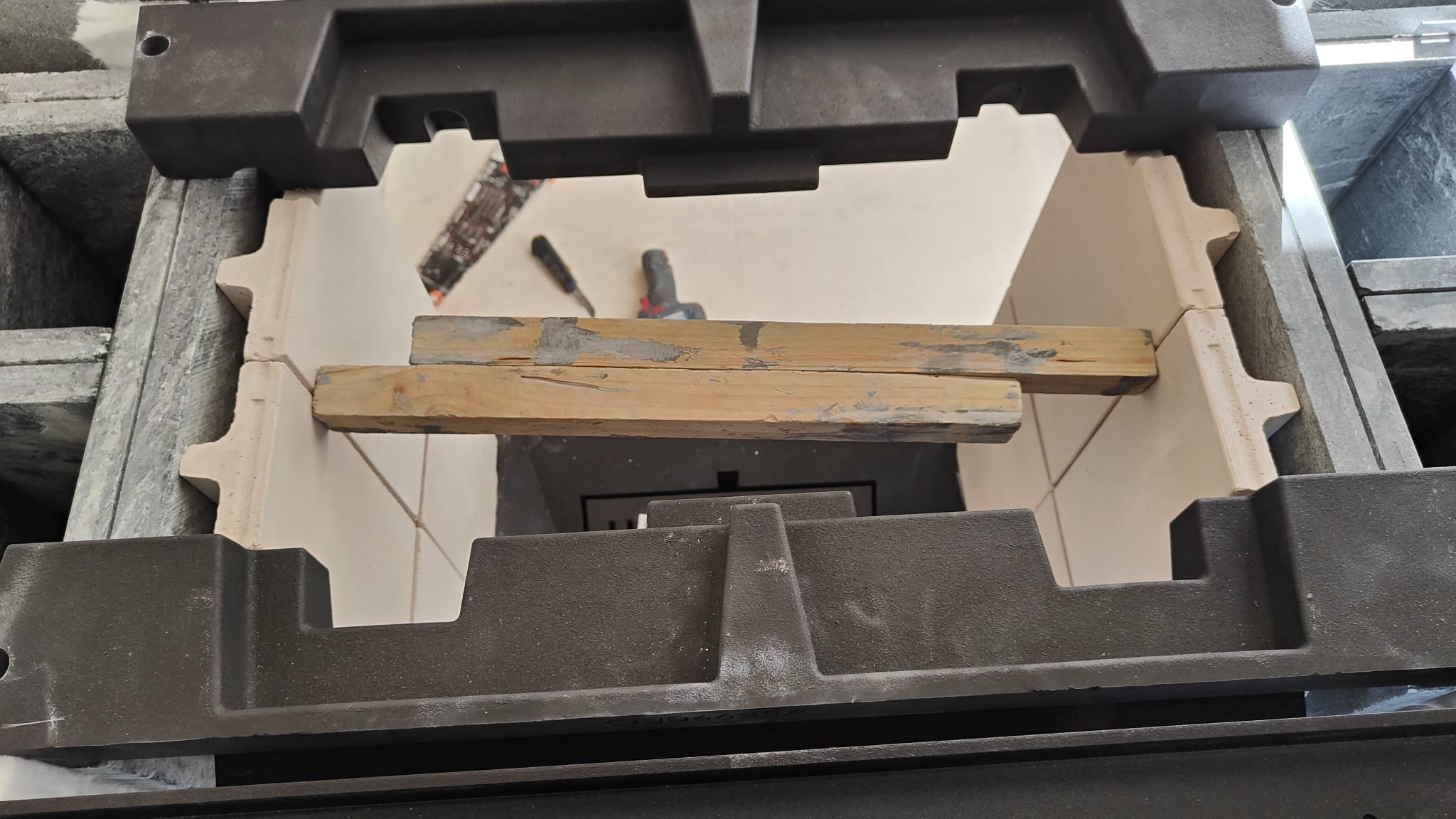

Maintien des TP le temps du montage

Ambiance Feu décoration

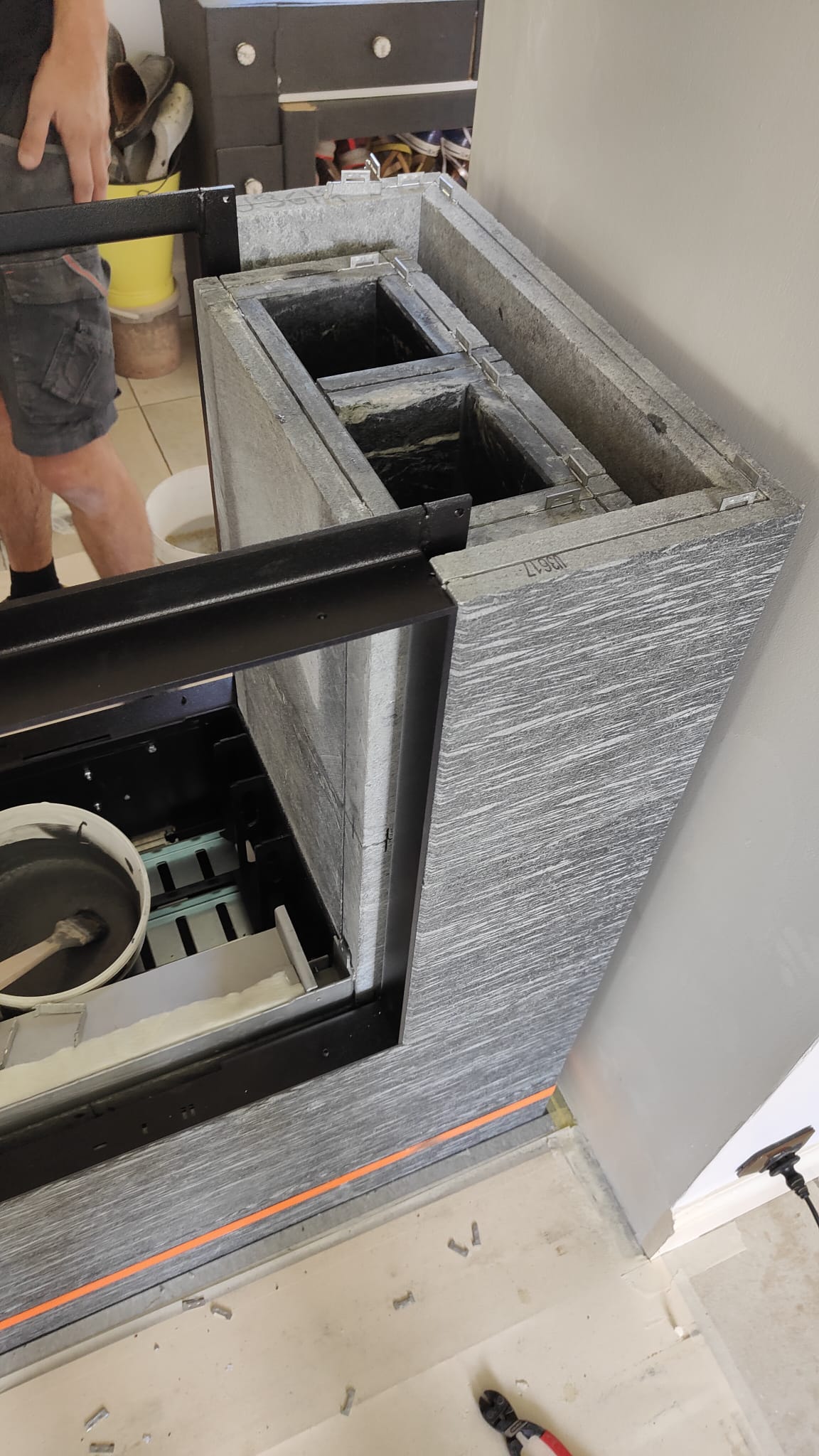

Première pierre 4 ème rang

Pierre qui ferme le cadre

Toile sur mesure Singe Showroom DÉCORATION - Ambiance Feu

4 éme rang à sec

Lieu : La réorthe

Lampe sur mesure DÉCORATION - Ambiance Feu

Pierres de fermeture de canaux

Cheminée sur Mesure Foyer escamotable ODYSSÉ KALÉO 120 panoramique

4 ème rang collé

Tapisseriedesign 100% décoration

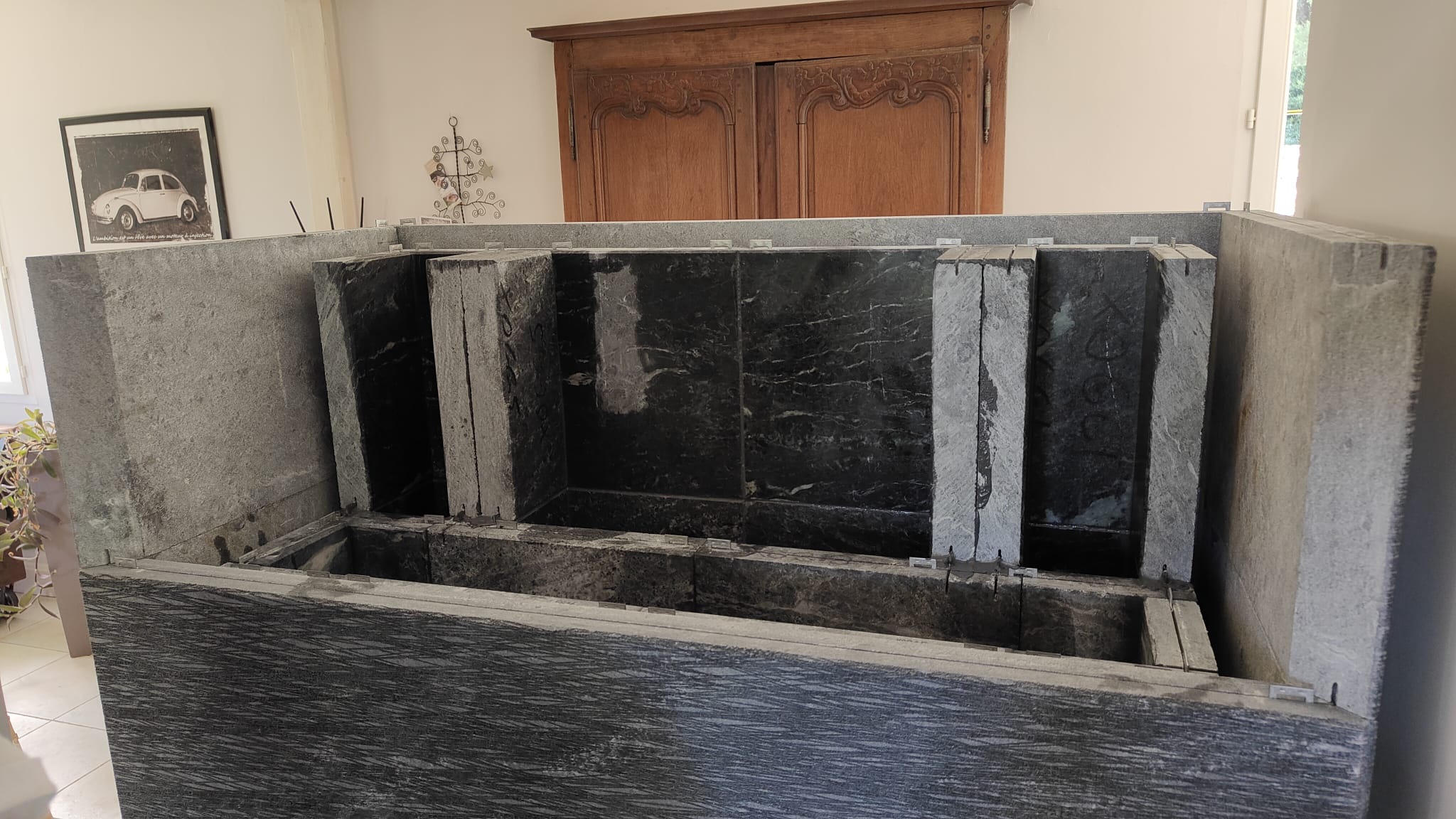

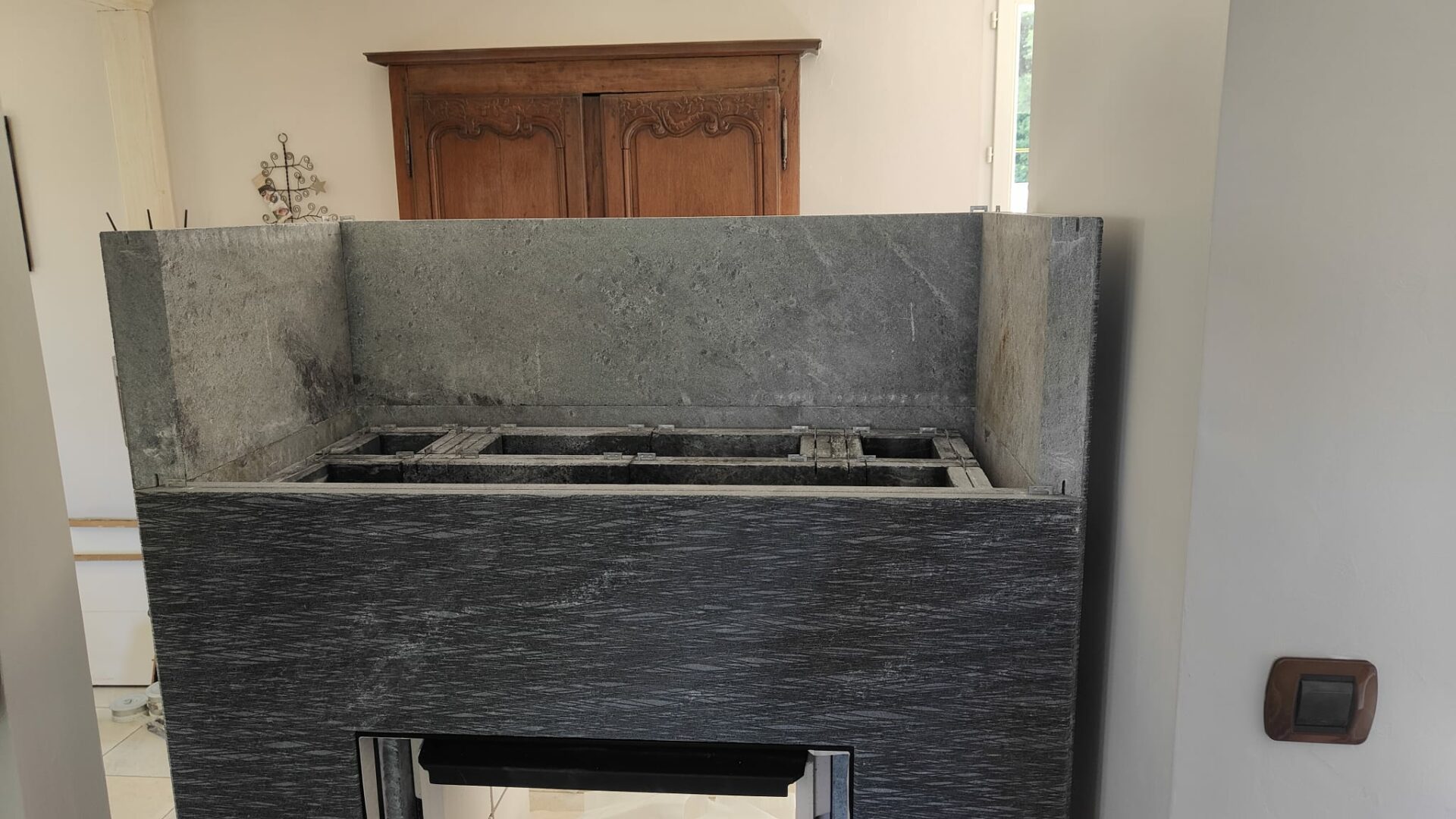

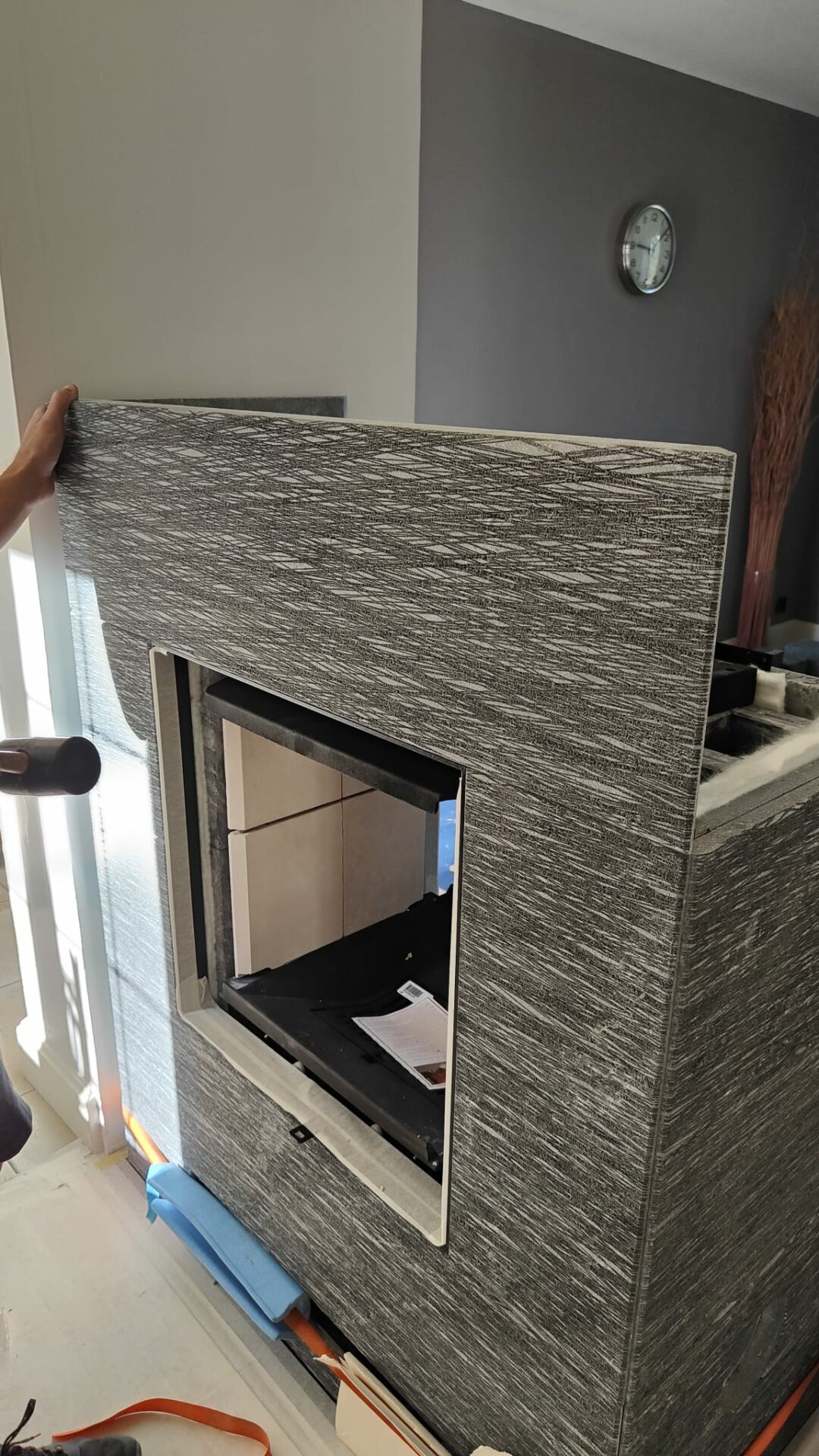

5 ème rang extèrieur

Ambiance Feu décoration

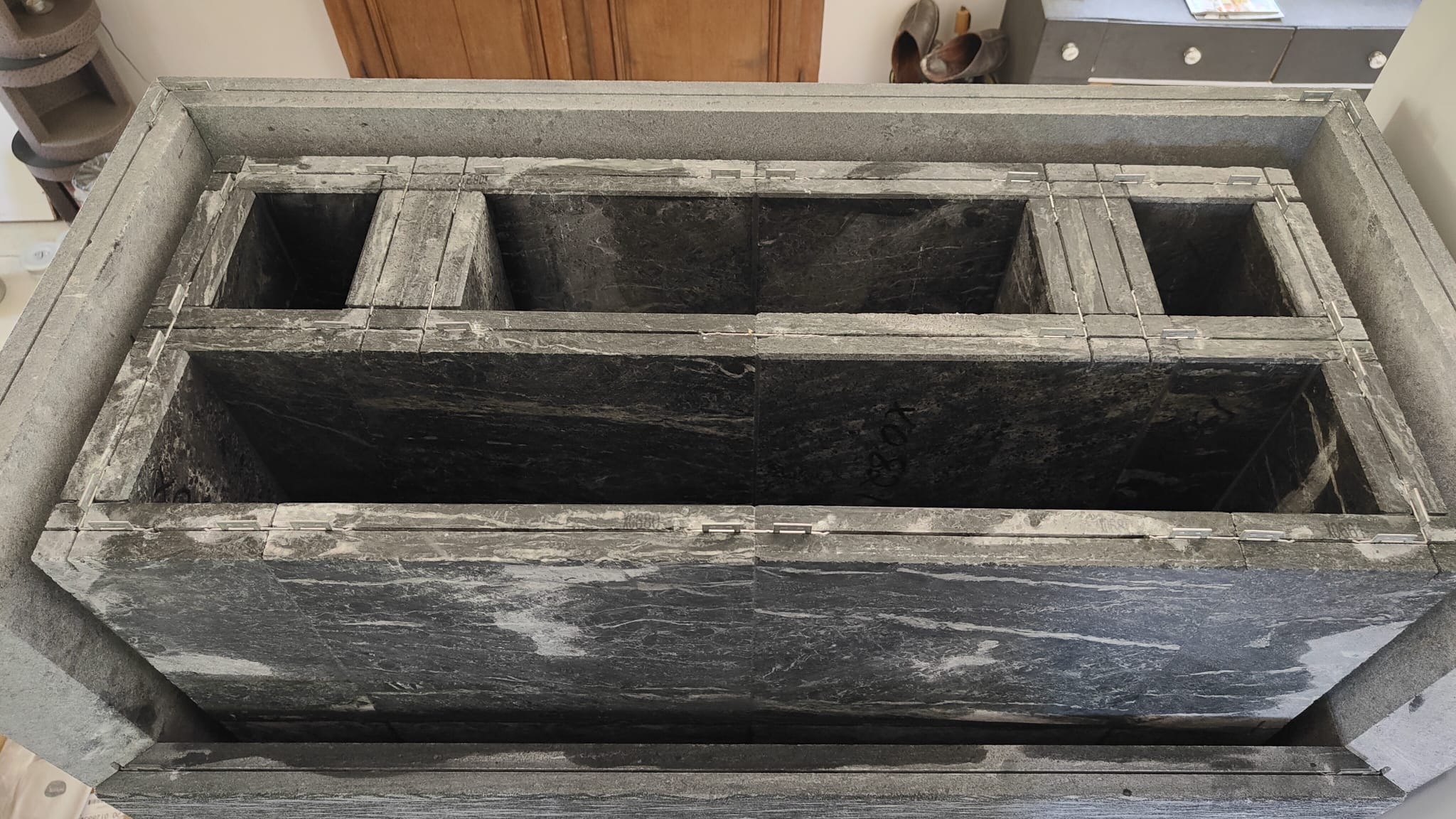

5ème rang interrieur collé

Comme le souligne le plan de montage , on remarquera une modification par rapport au rang 4 pour que les fumées lèchent toutes les pierres du TULIKIVI

Ambiance Feu décoration
Toile sur mesure Singe Showroom DÉCORATION - Ambiance Feu
Lampe sur mesure DÉCORATION - Ambiance Feu

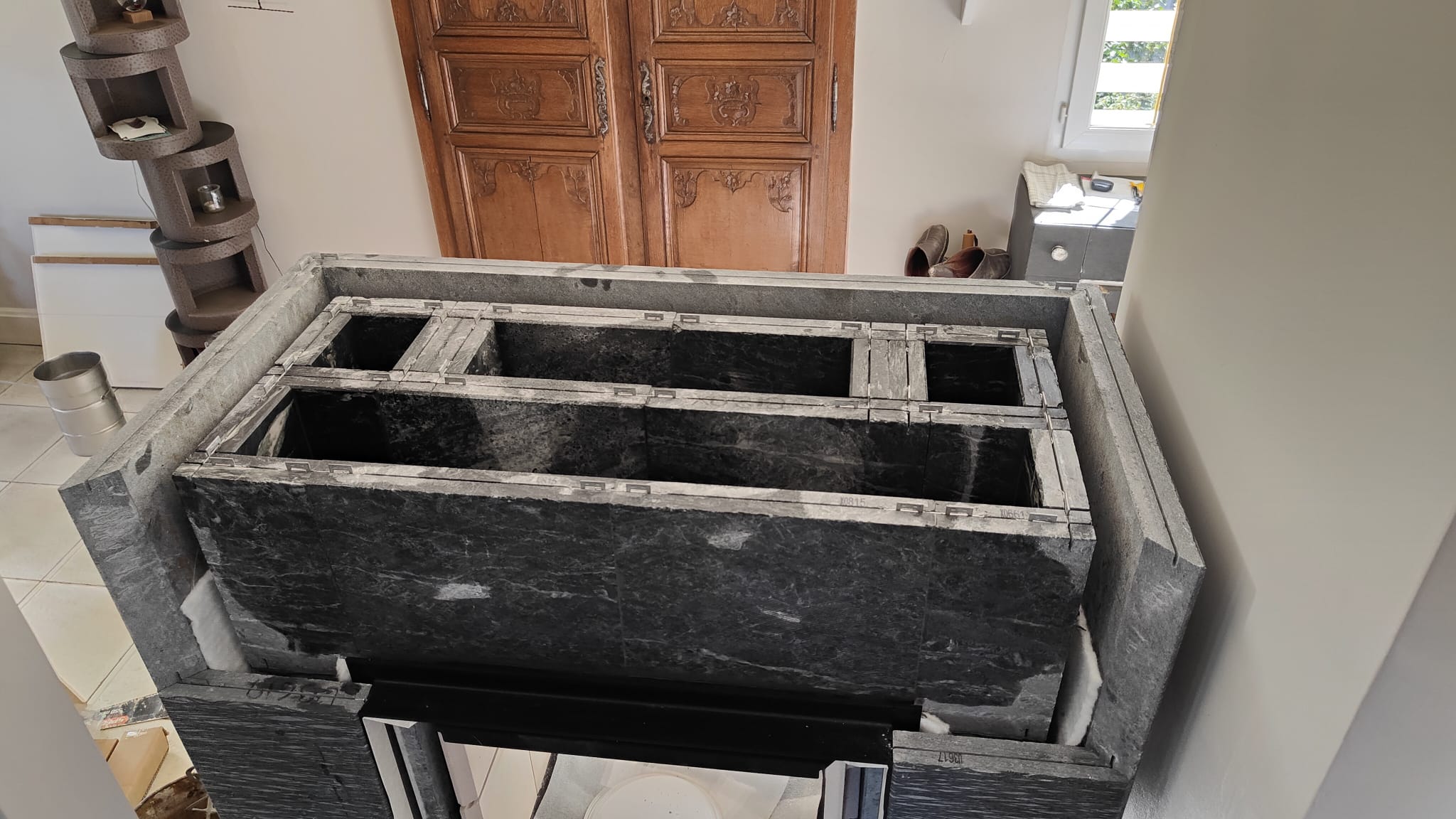

5ème rang fini

Cheminée sur Mesure Foyer escamotable ODYSSÉ KALÉO 120 panoramique

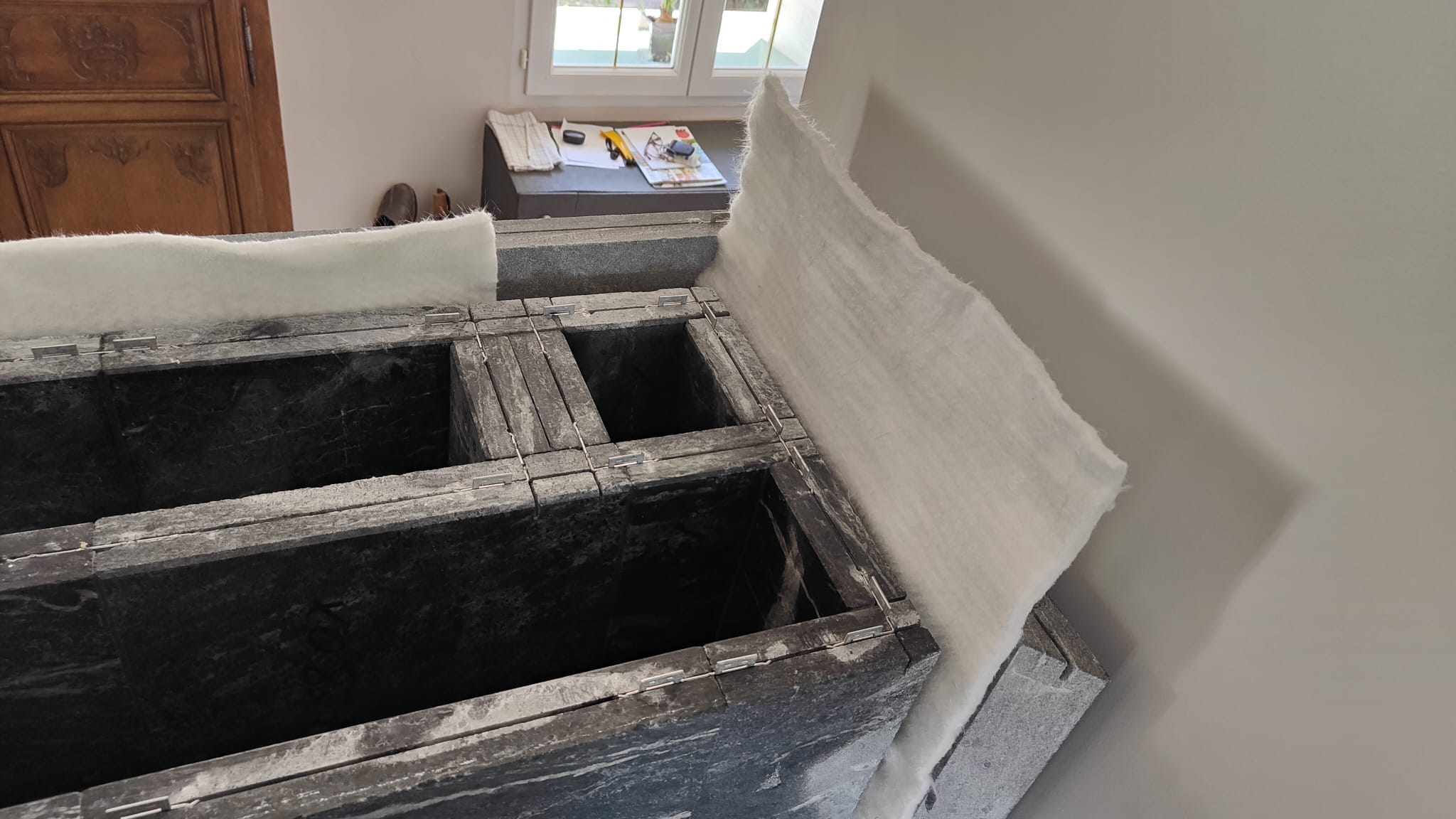

On n'oublie pas la fibre céramique

La fibre doit etre mise sur la totalité des faces extèrieures

Tapisseriedesign 100% décoration

Présentation du Starter

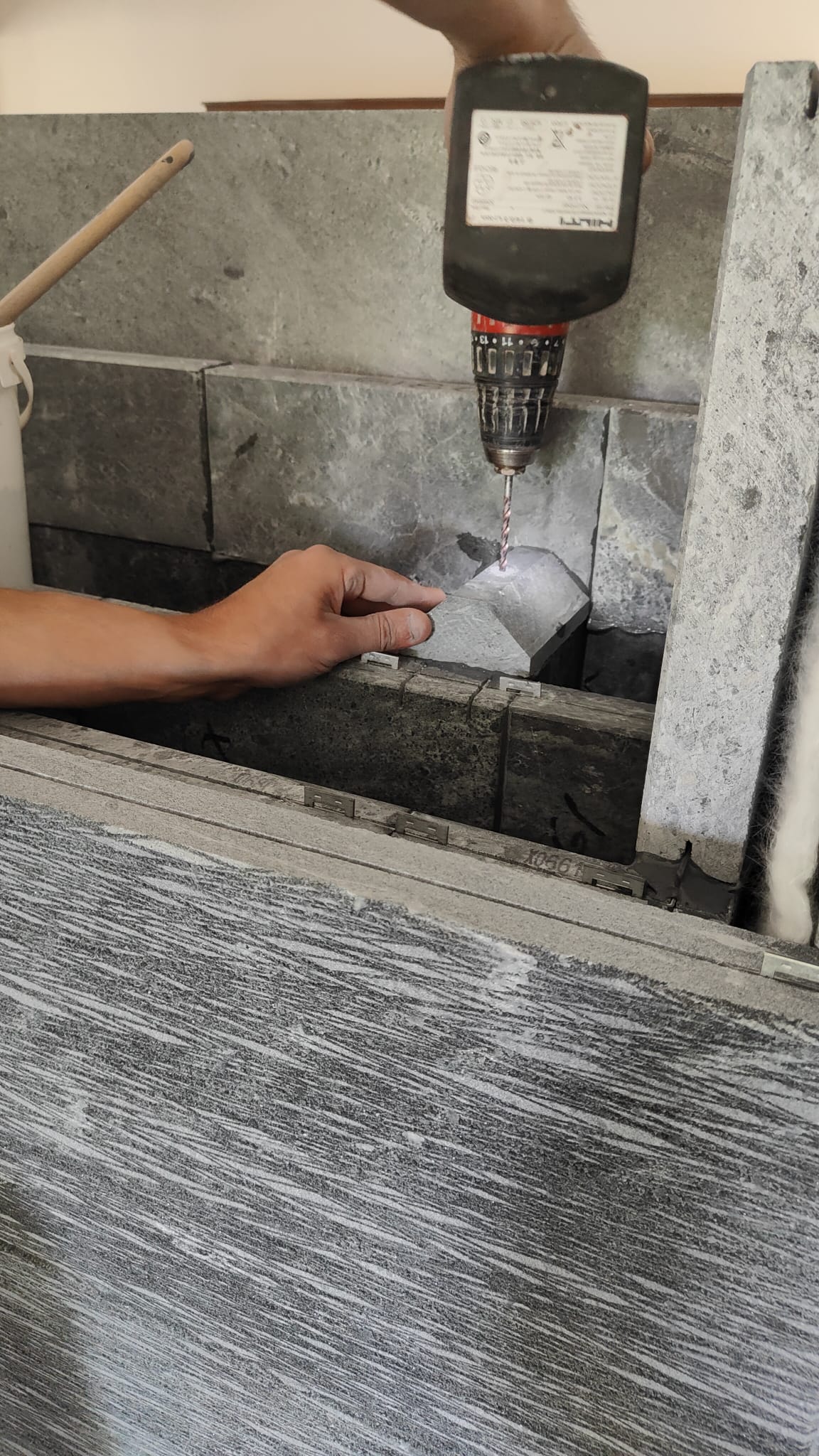

On presente toujours à sec pour repérage et perçage

Ambiance Feu décoration

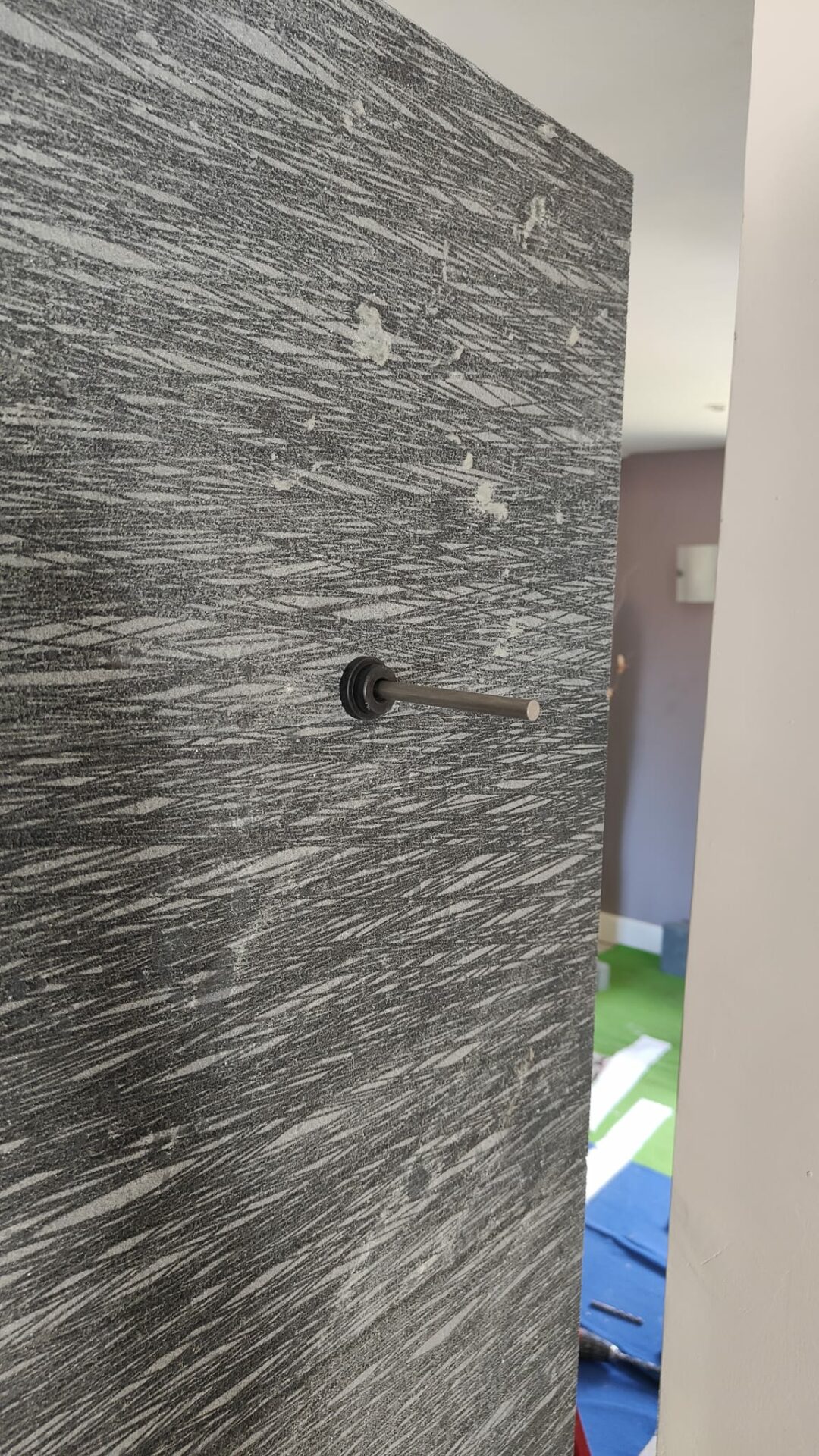

Tige de Starter

La tige traverse les pierres intèrieures et extèrieures .

Ambiance Feu décoration

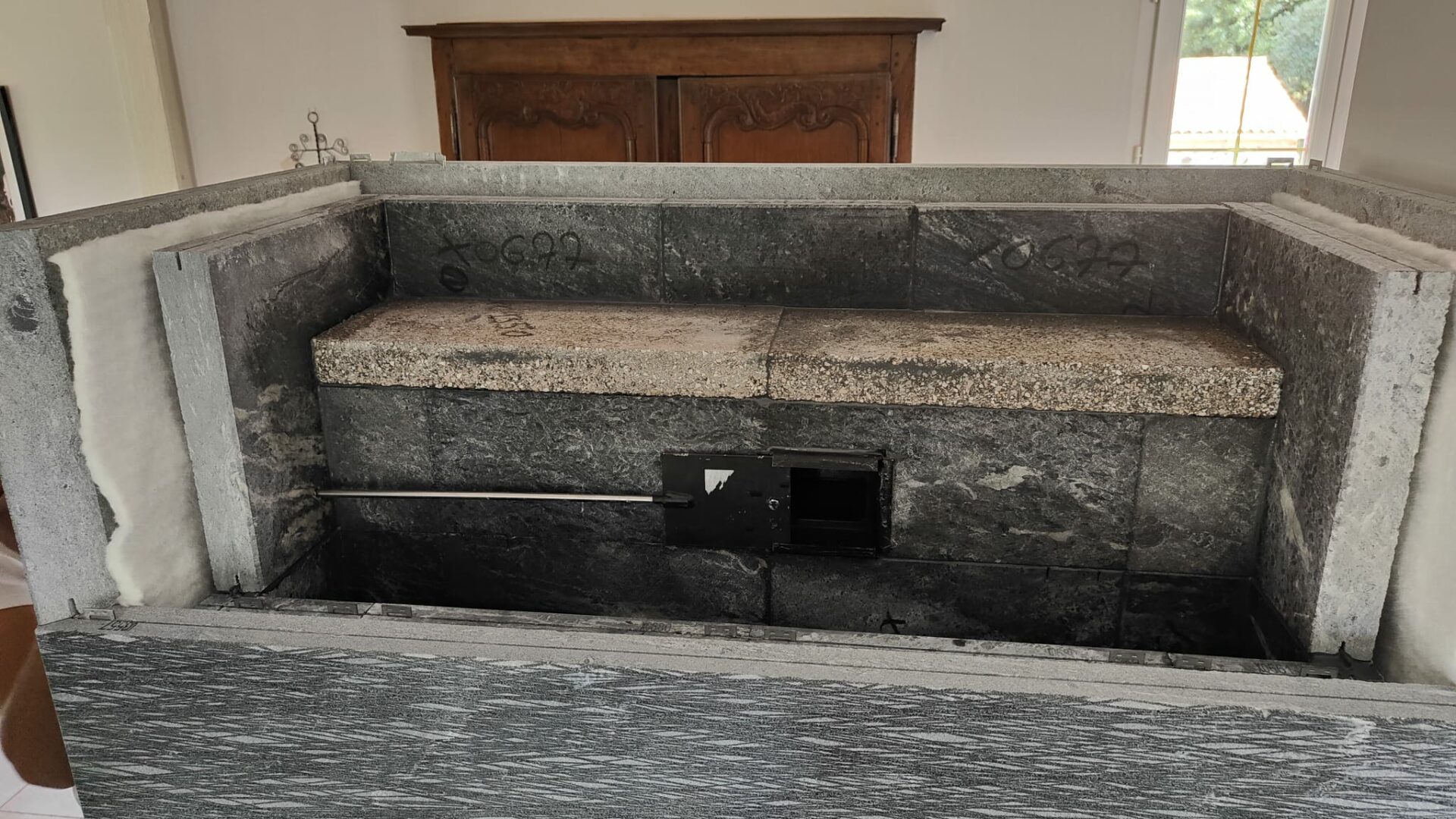

Essai du systeme starter à sec

Toile sur mesure Singe Showroom DÉCORATION - Ambiance Feu

Pierres de changement de direction de fumées

Cette pierre permet aux fumées qui viennent du centre de repartir à droite comme à gauche sans rencontrer d’obstacle avec des angles saillants

Lampe sur mesure DÉCORATION - Ambiance Feu

Collage du 6ème rang intèrieur

Avec le système de Starter

Cheminée sur Mesure Foyer escamotable ODYSSÉ KALÉO 120 panoramique

première fermeture de fumée 6ème rang

Tapisseriedesign 100% décoration

7 ème rang extérieur

Ambiance Feu décoration

7 ème rang intérieur

Ambiance Feu décoration

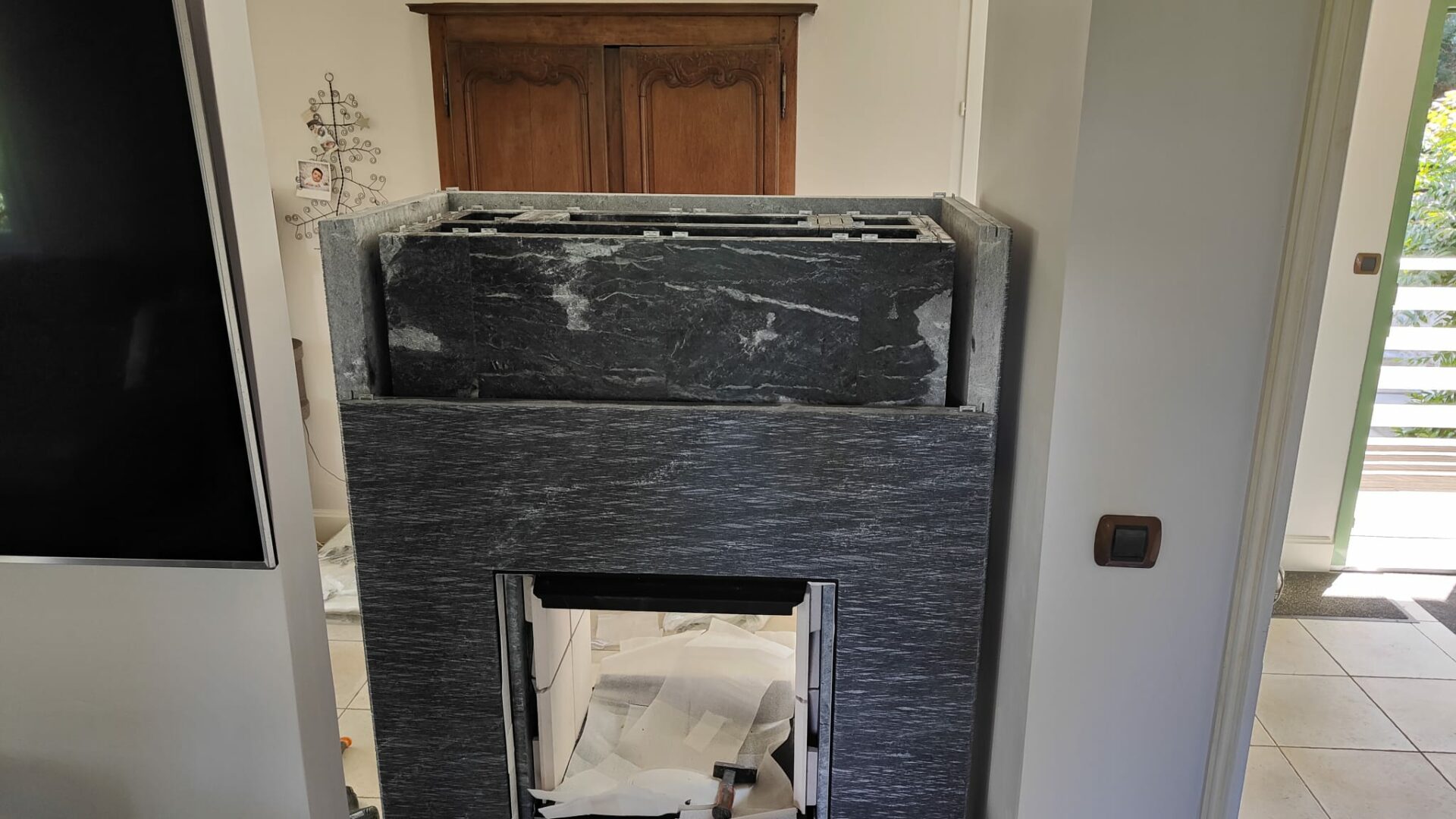

Fermeture 7 ème rang

Fermeture à sec du 7 ème rang pour contôler le bon potitionnement de nos sorties de fumée et pour s’axer à notre tubage pour le raccordement

Toile sur mesure Singe Showroom DÉCORATION - Ambiance Feu

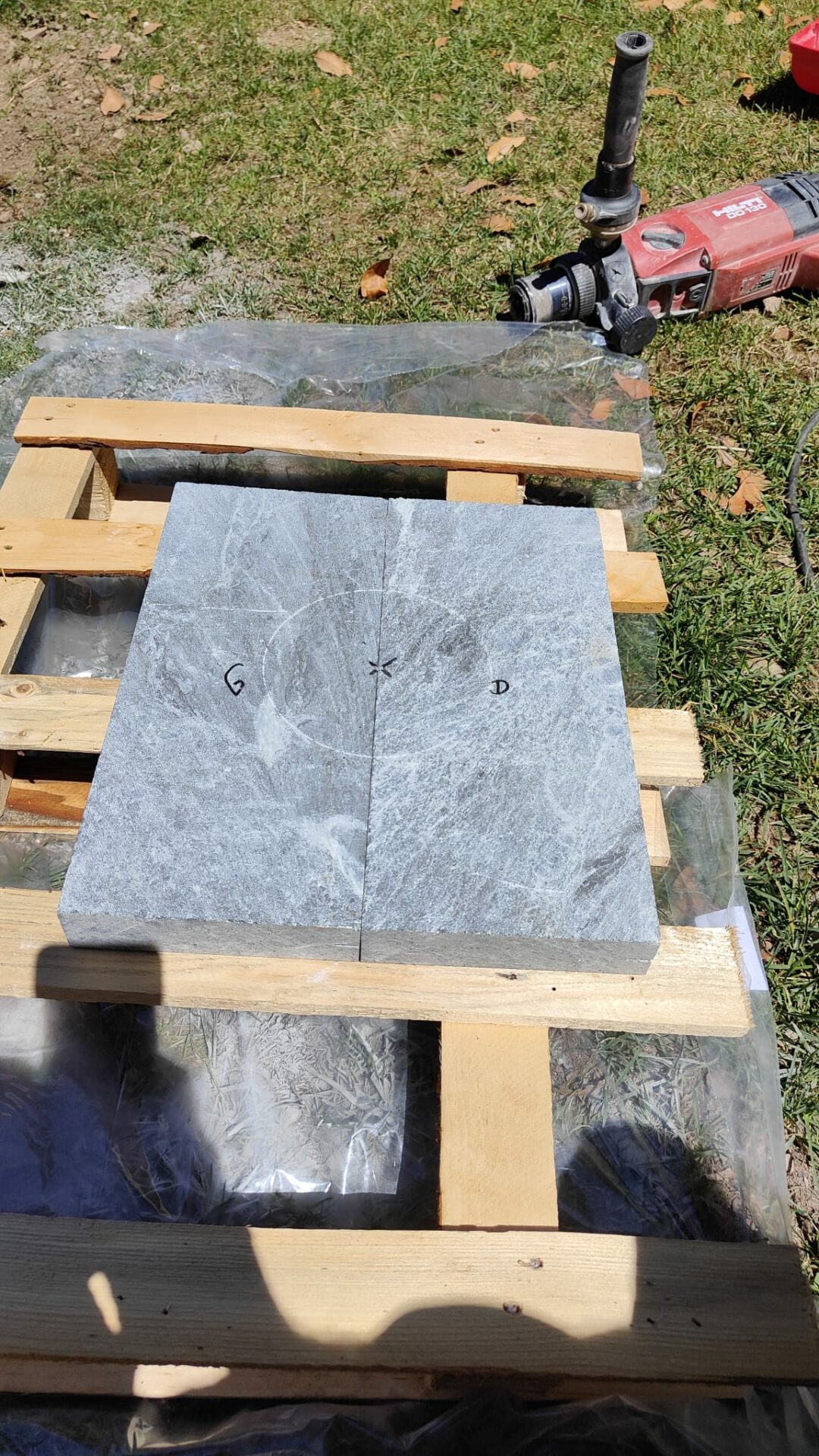

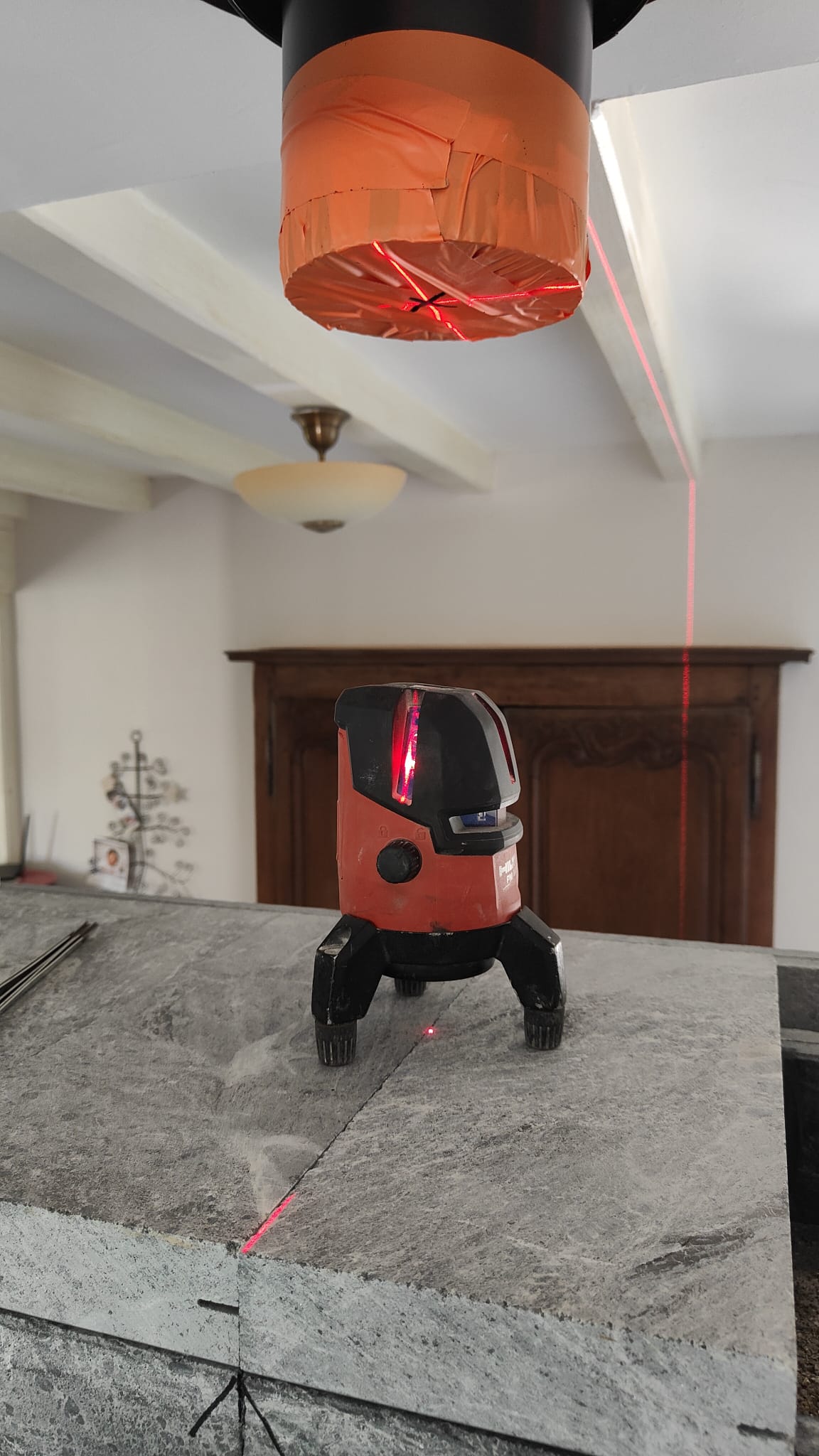

Traçage carrotage

Lampe sur mesure DÉCORATION - Ambiance Feu

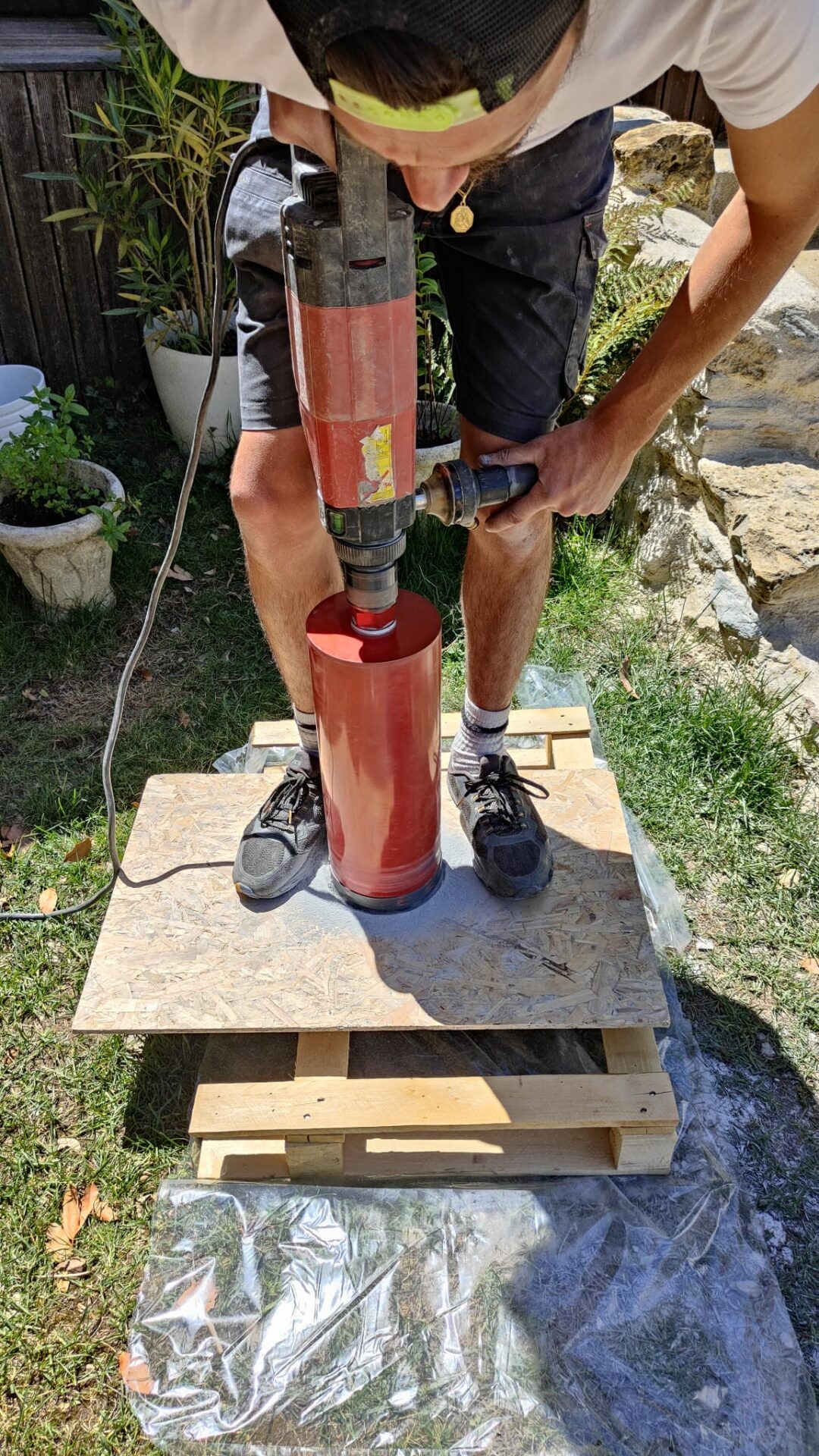

carrotage Ø150 avec gabarit

Cheminée sur Mesure Foyer escamotable ODYSSÉ KALÉO 120 panoramique

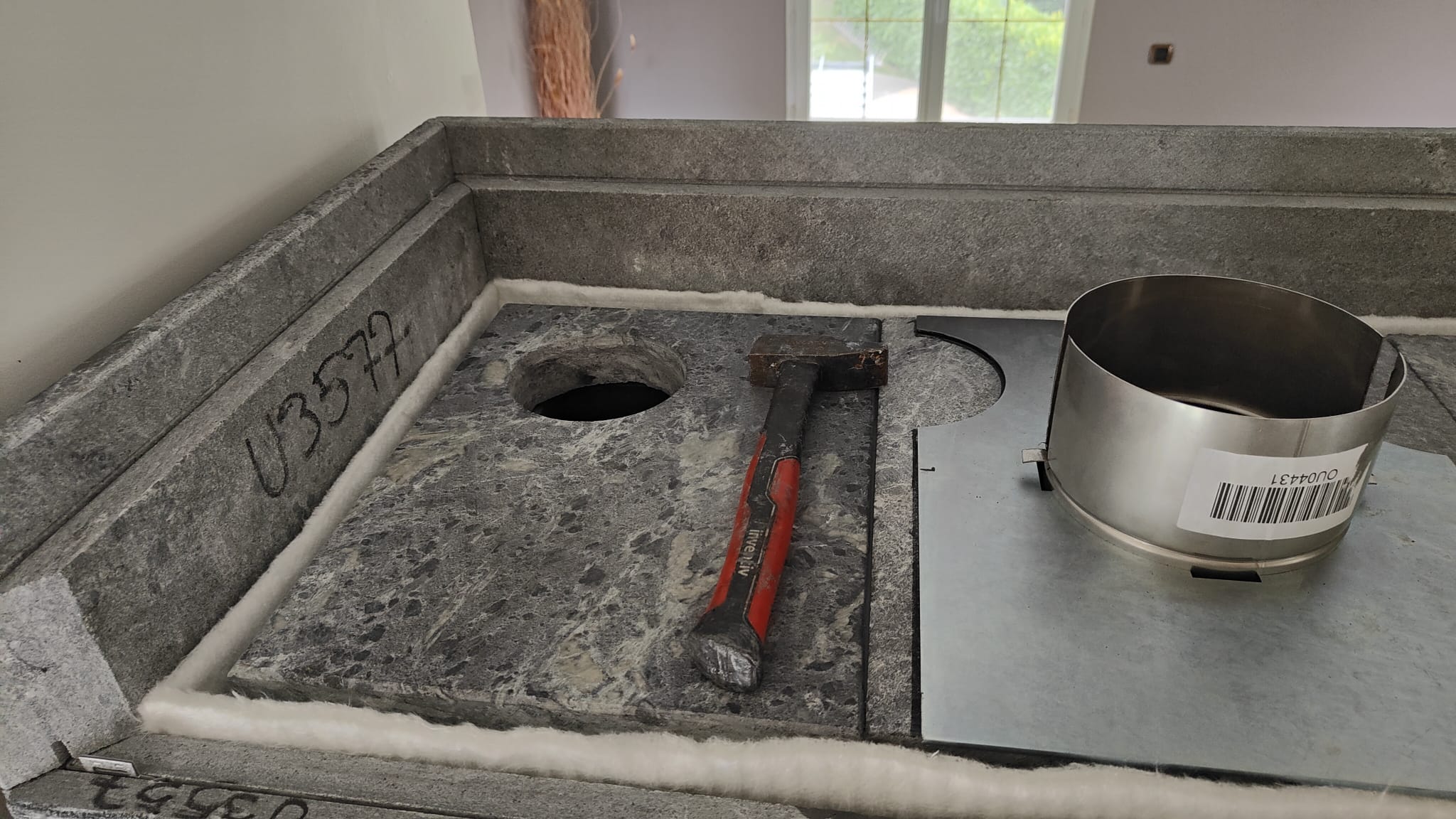

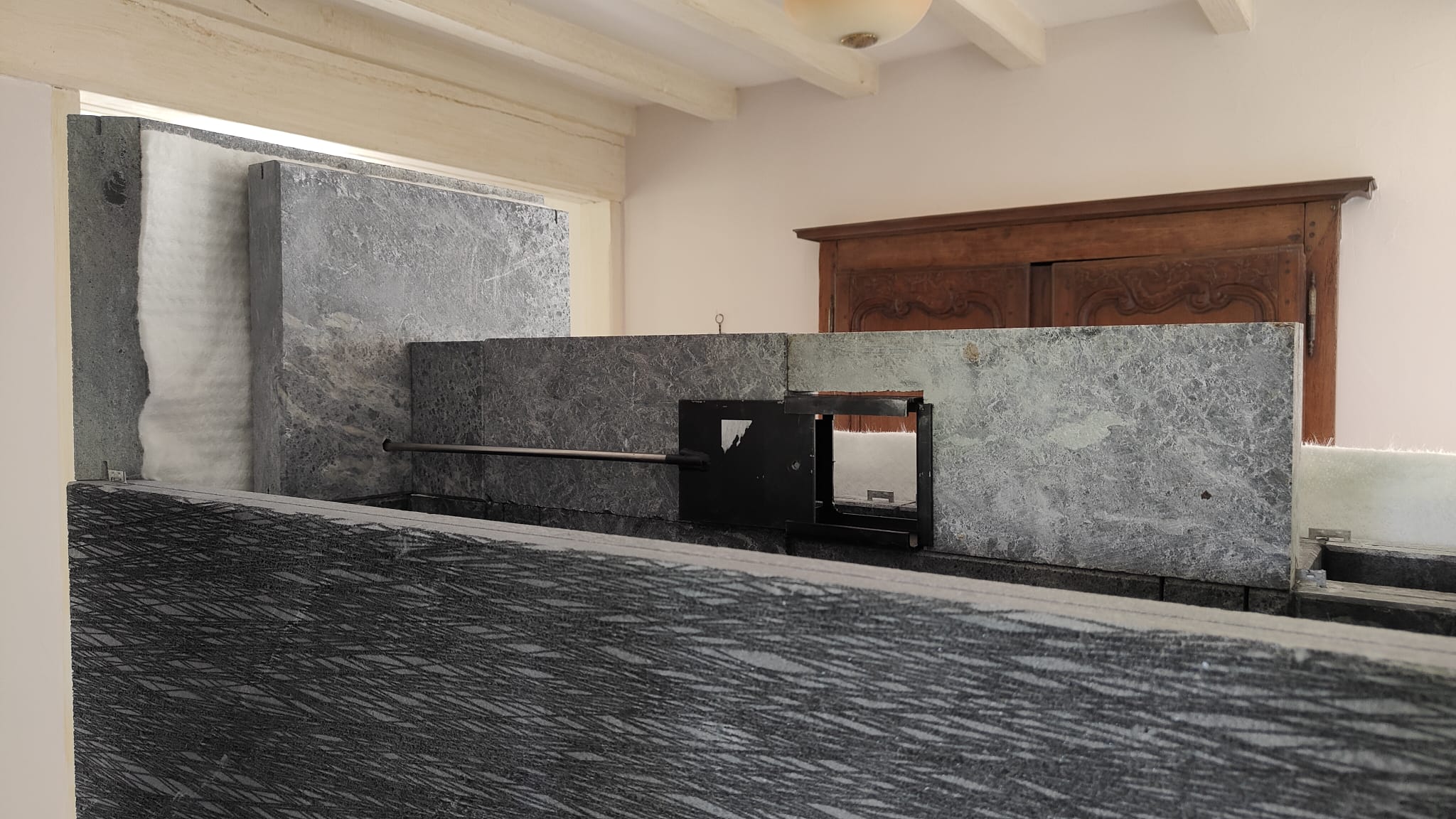

Présentation du Clapet dans la fermeture interieure

Présentation à sec pour percer les pierres extérieures pour la manivelle du clapet

Toile sur mesure Singe Showroom DÉCORATION - Ambiance Feu

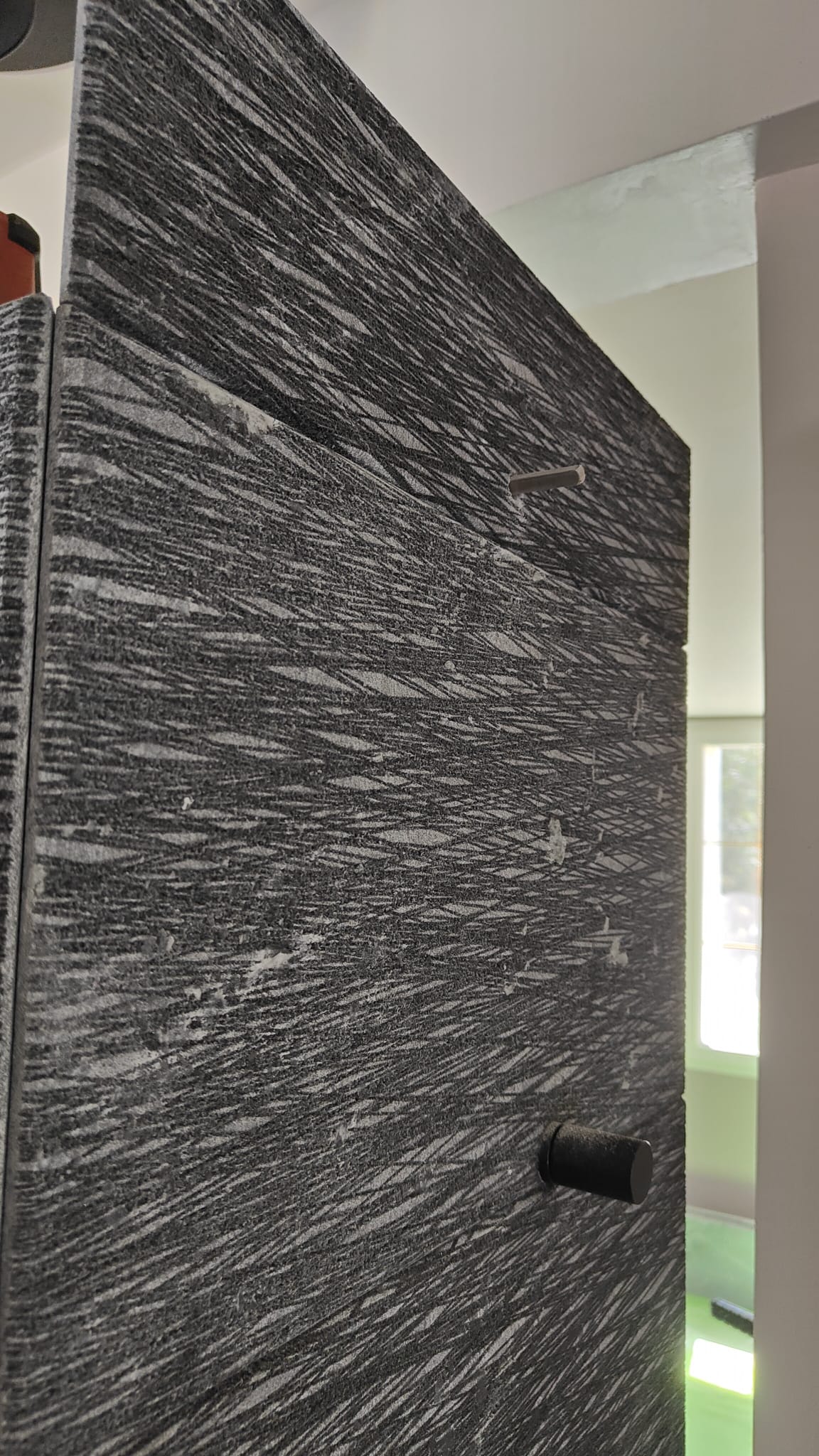

Tige clapet sortie

Lampe sur mesure DÉCORATION - Ambiance Feu

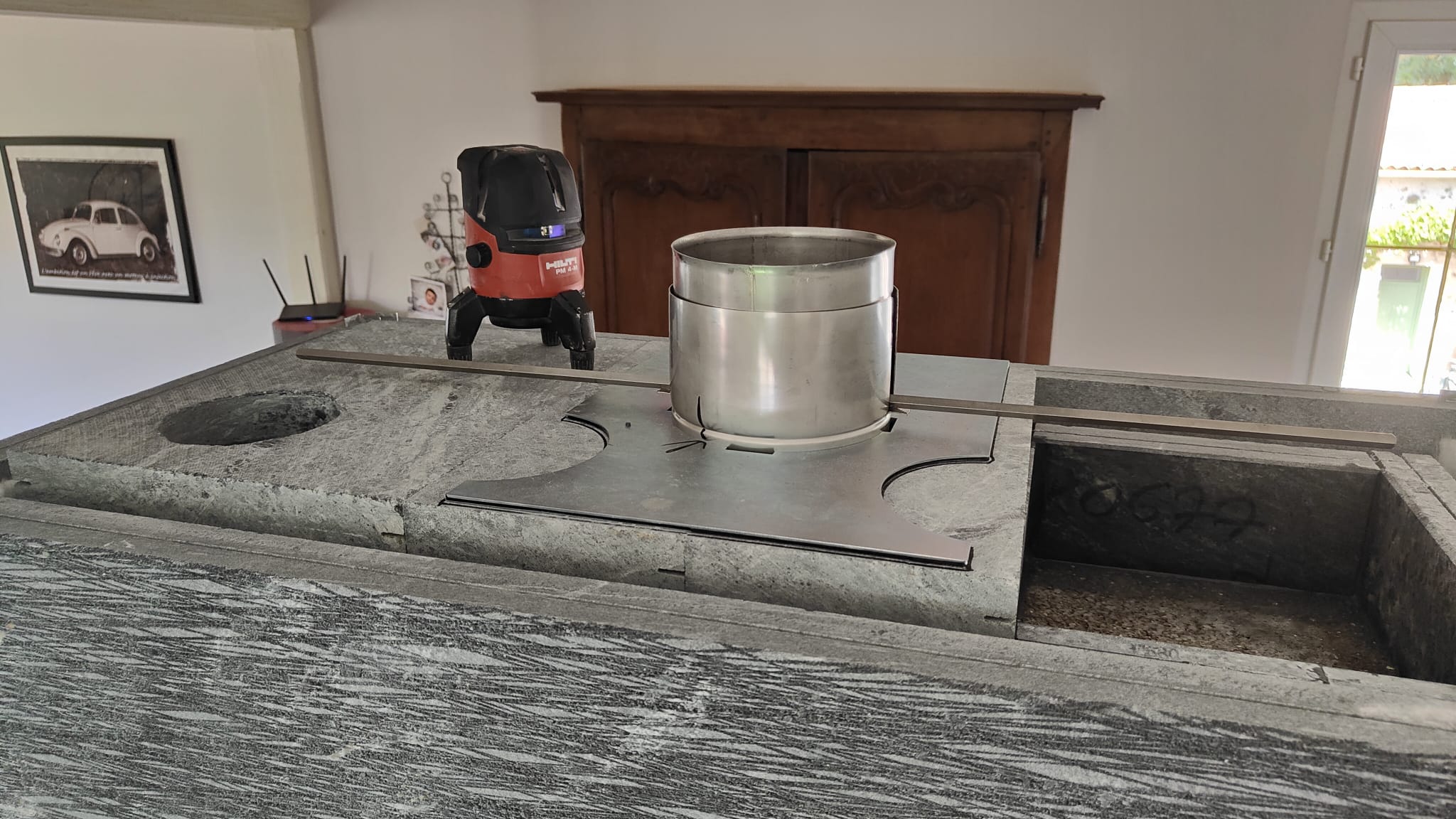

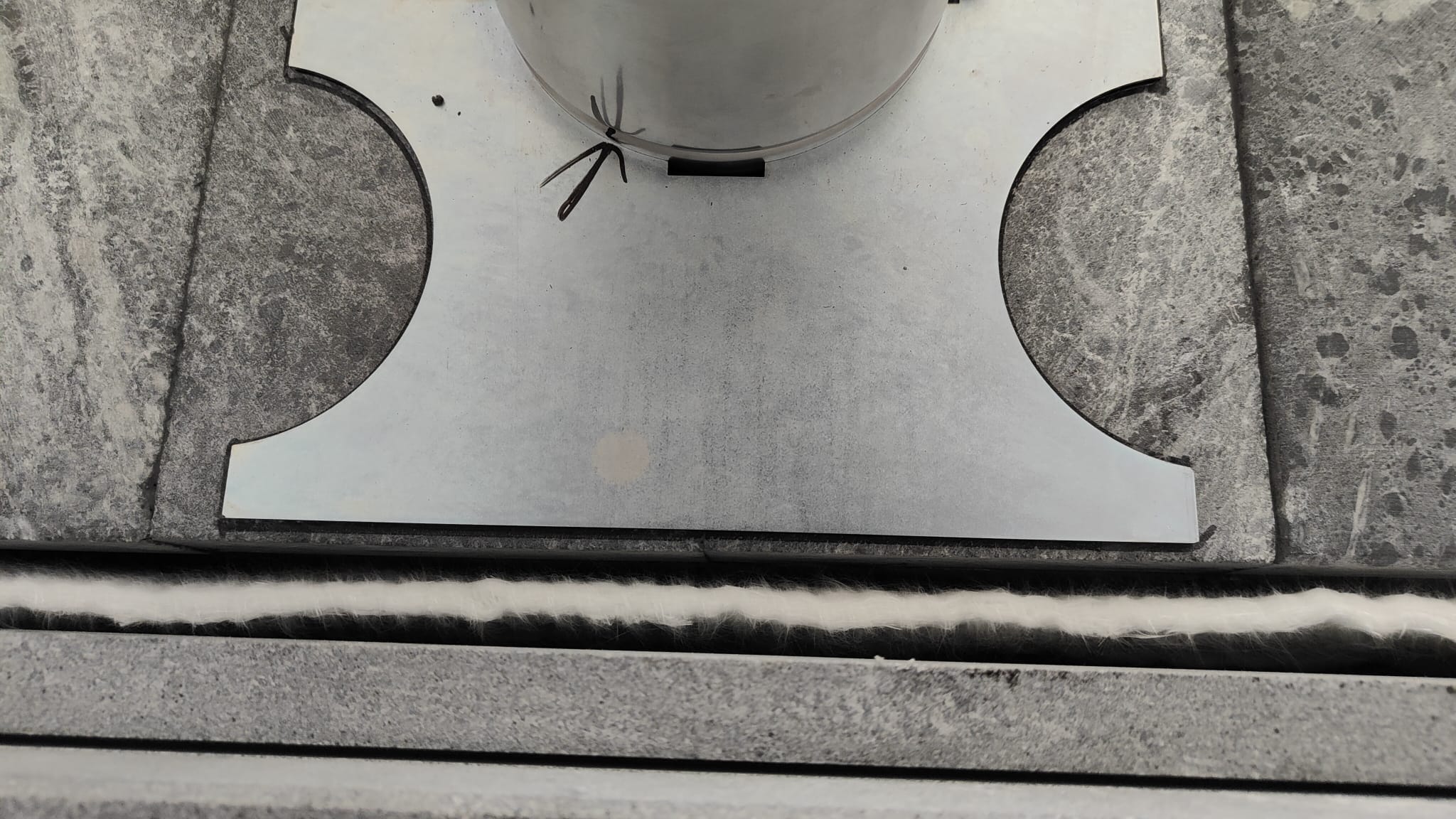

Montage du raccordement à sec

Dernière vérification avant fermeture

Cheminée sur Mesure Foyer escamotable ODYSSÉ KALÉO 120 panoramique

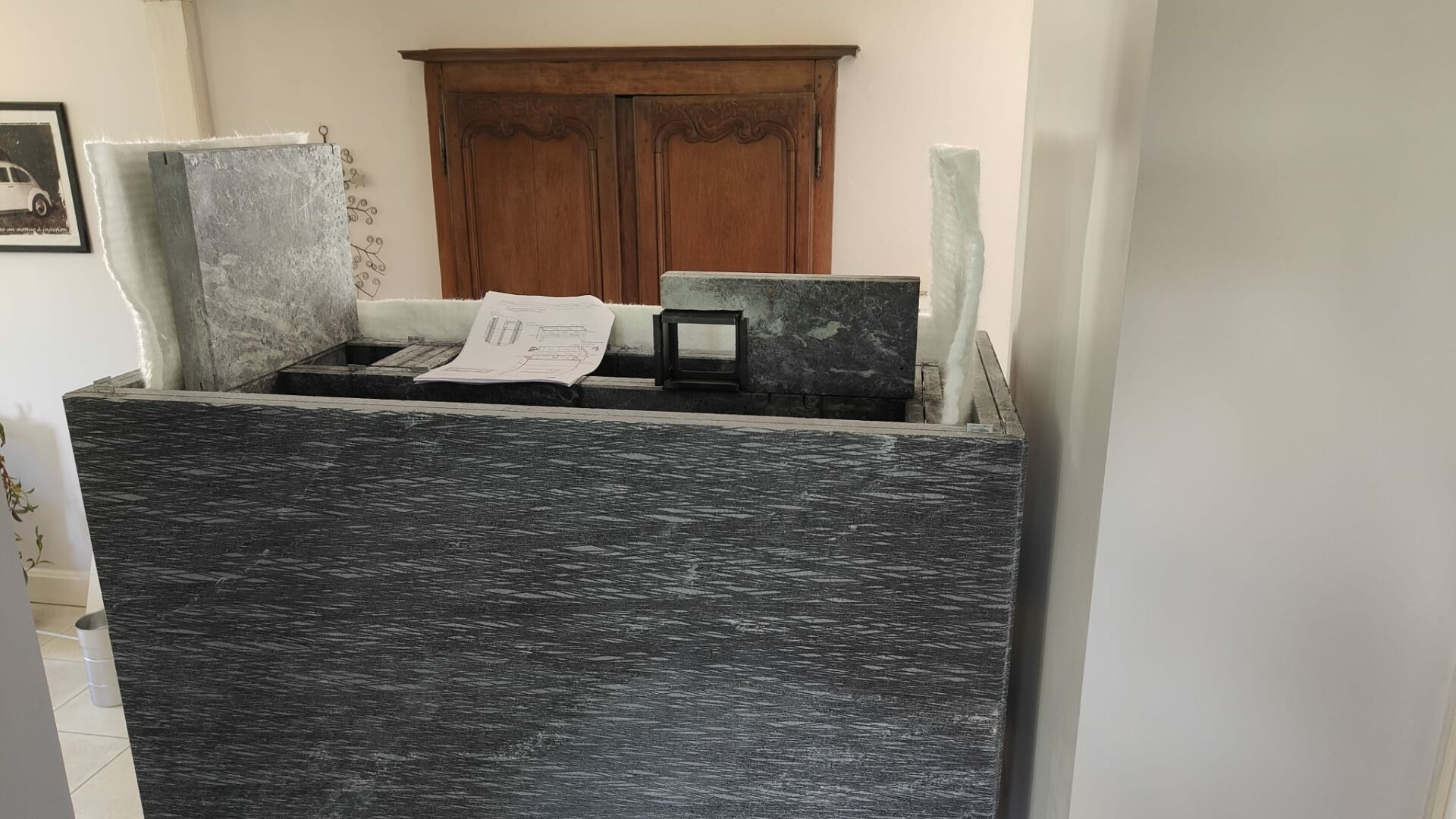

Début 7 ème rang

Toile sur mesure Singe Showroom DÉCORATION - Ambiance Feu

Repérage en traçage de nos éléments avant demontage pour fixation

Lampe sur mesure DÉCORATION - Ambiance Feu

Finir de mettre la fibre céramique

Cheminée sur Mesure Foyer escamotable ODYSSÉ KALÉO 120 panoramique

Fibre céramique partie fermeture

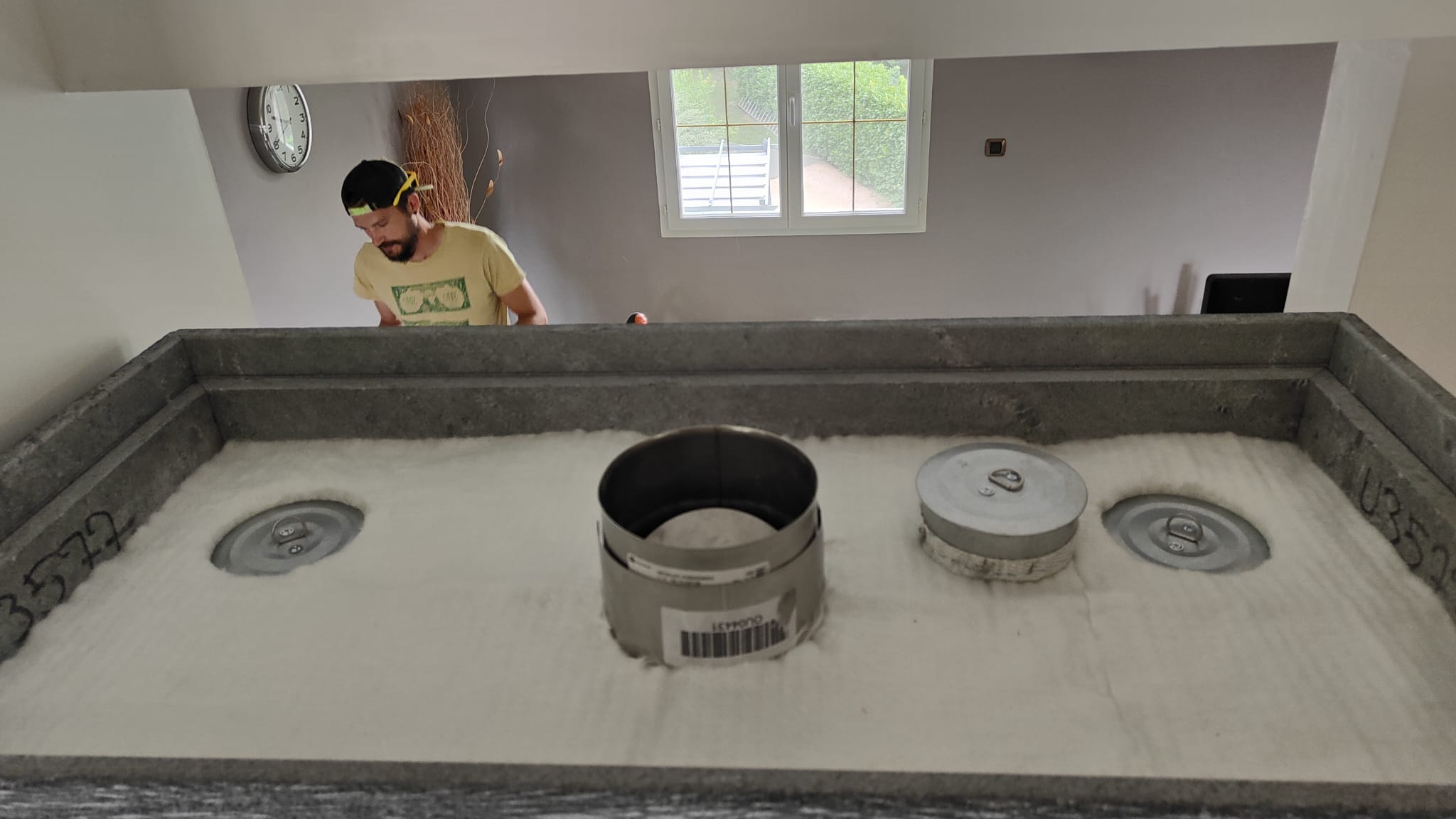

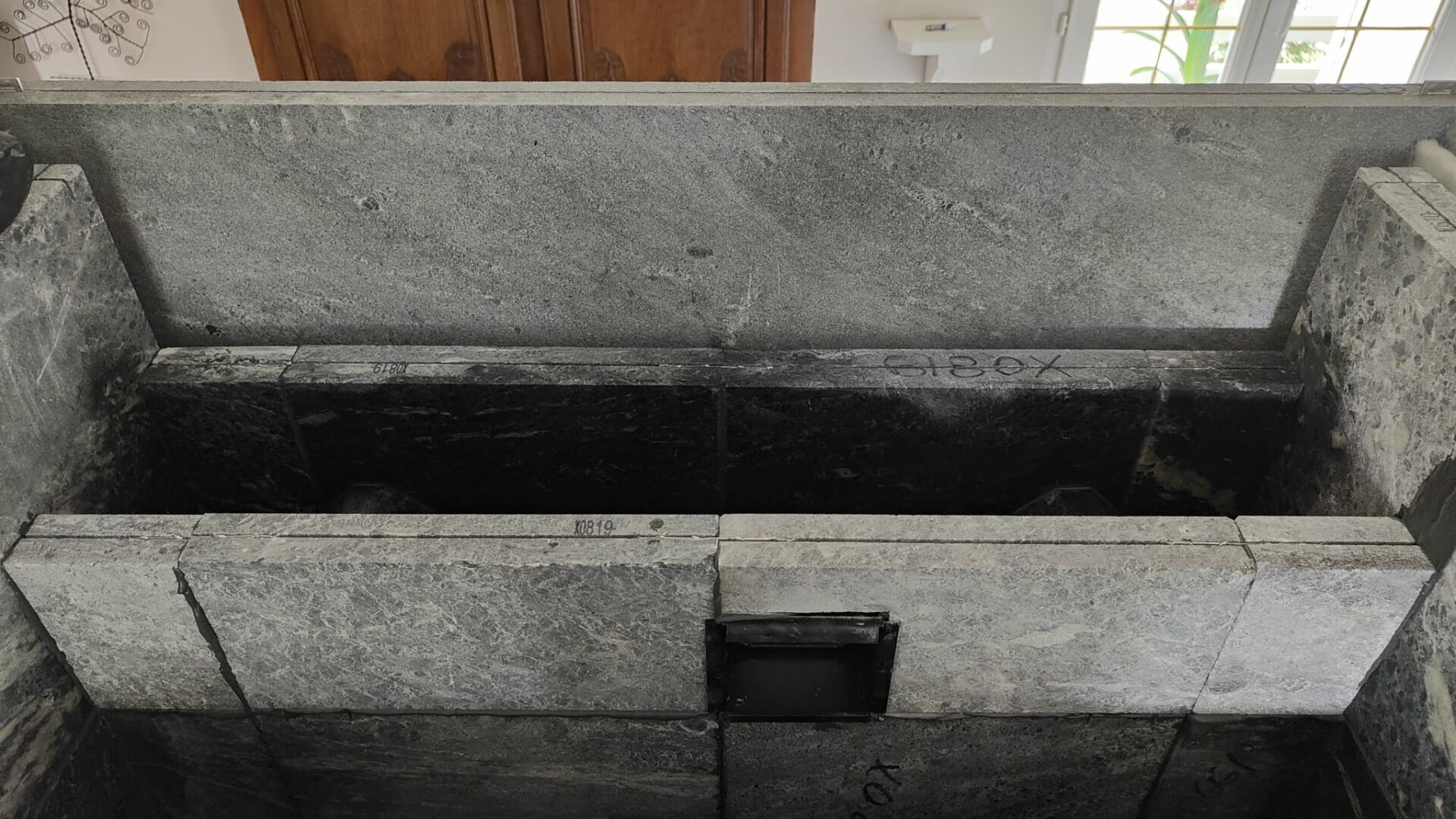

Installation des tampons de ramonage droit et gauche

Tapisseriedesign 100% décoration

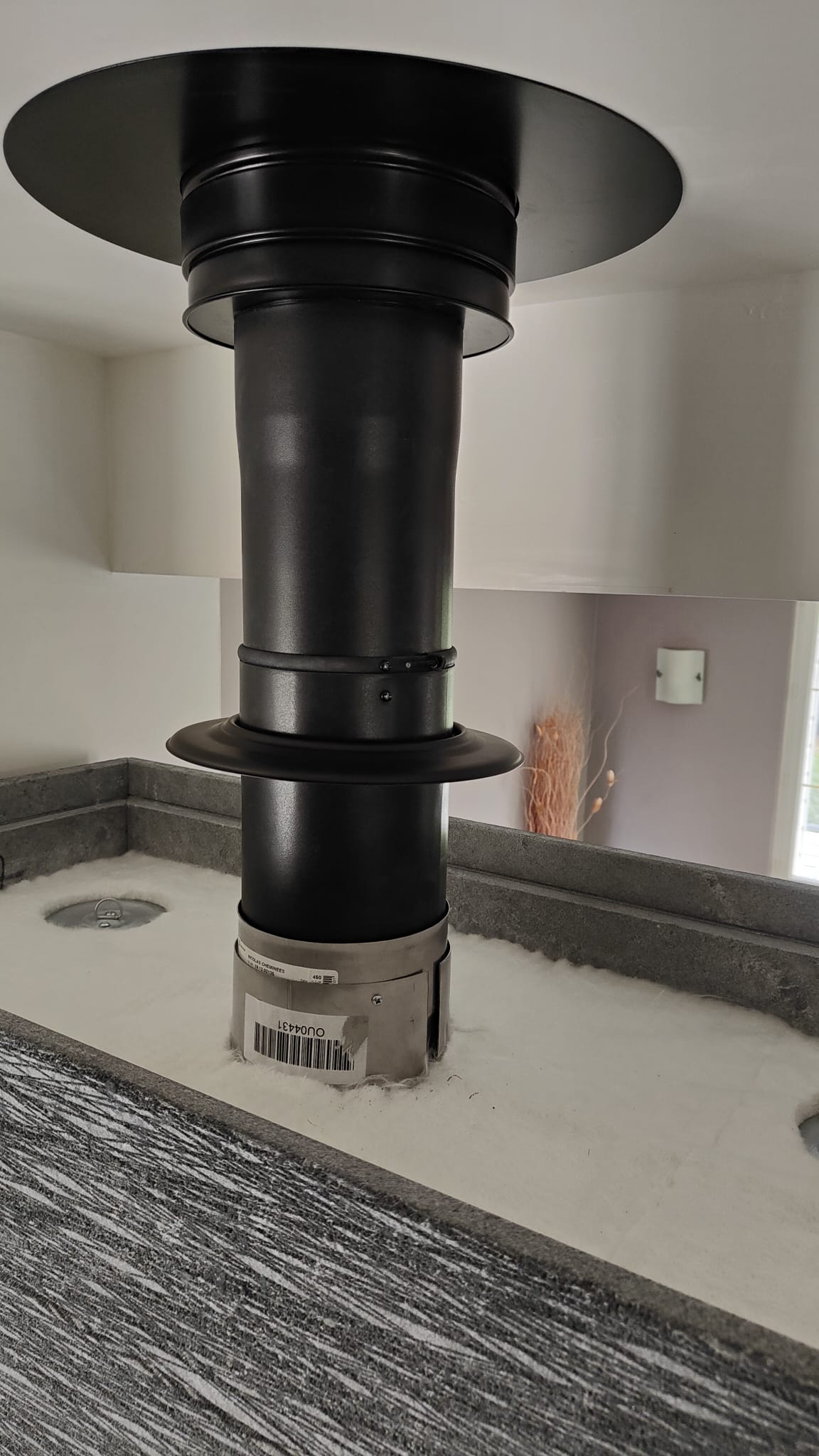

Installation final du raccordement

Deuxième couche de fibre céramique après l’installation du clapet et bien penser à tous les élément de finition haute ainsi que partie basse du raccordement

Ambiance Feu décoration

Vue sur la carrotage réalisé précédemment

Ambiance Feu décoration

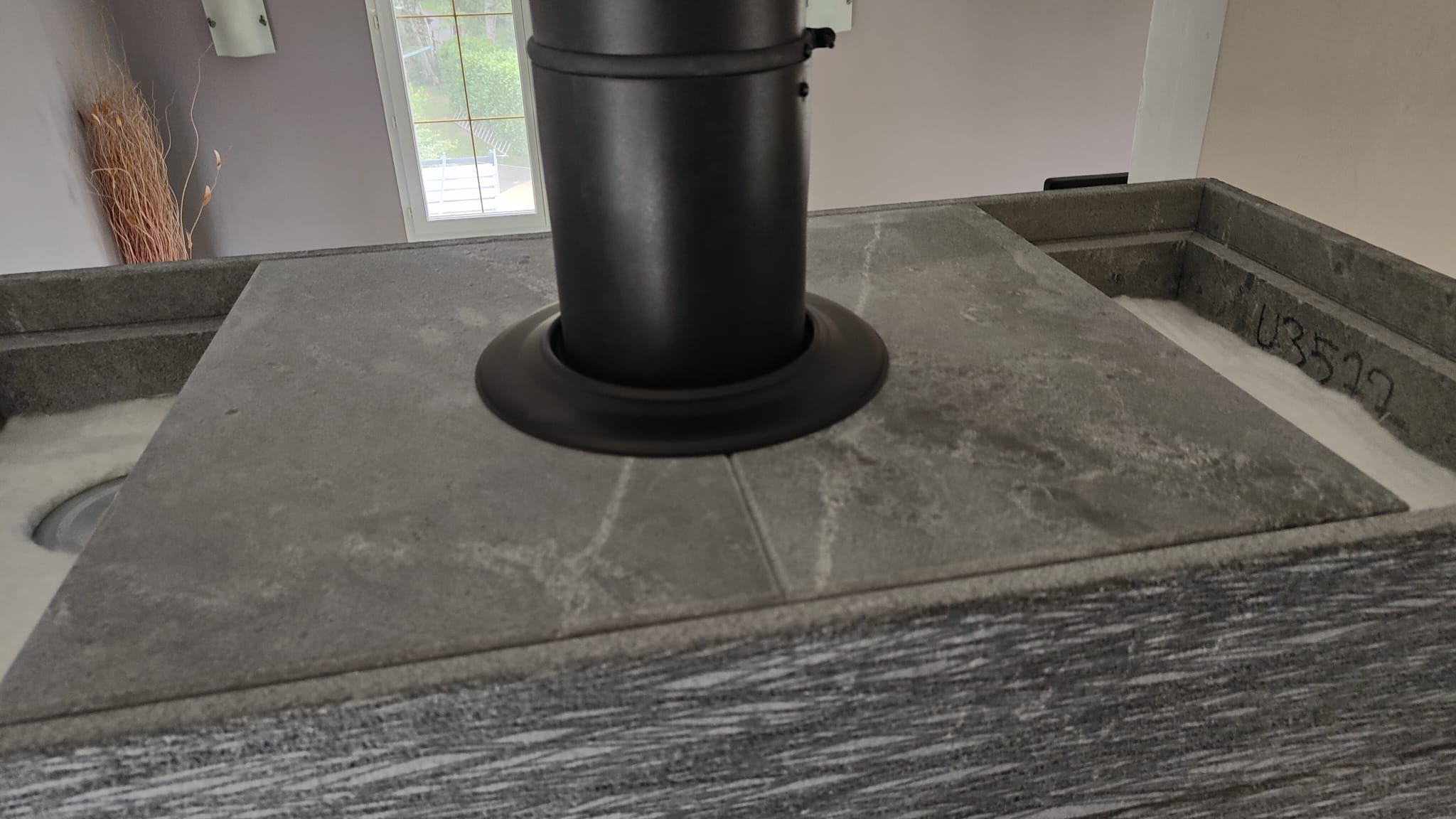

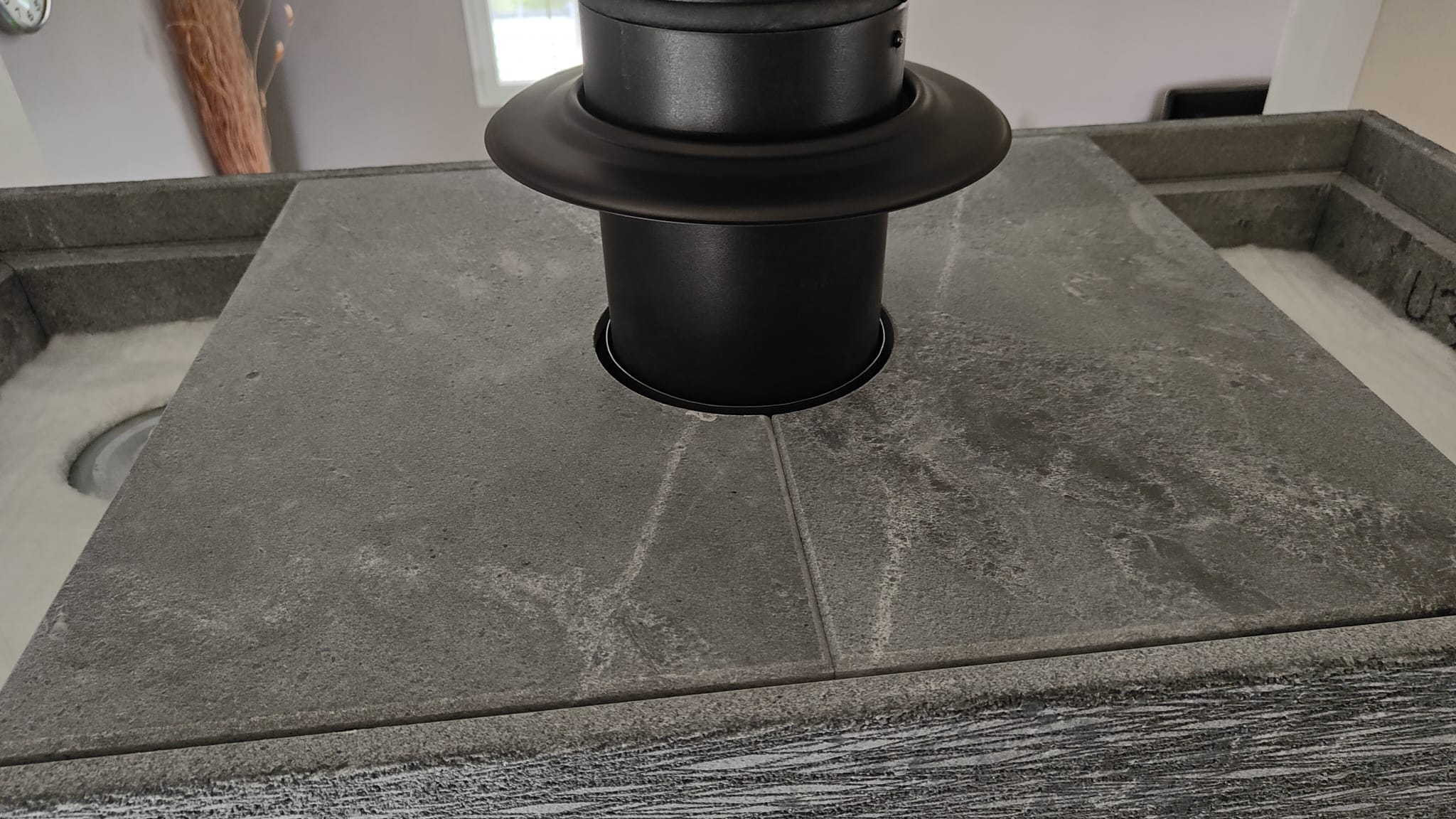

Rosace de finition basse posée

les deux pierres de finition avec tirettes droite et gauche se mettent en dernier

Tapisseriedesign 100% décoration

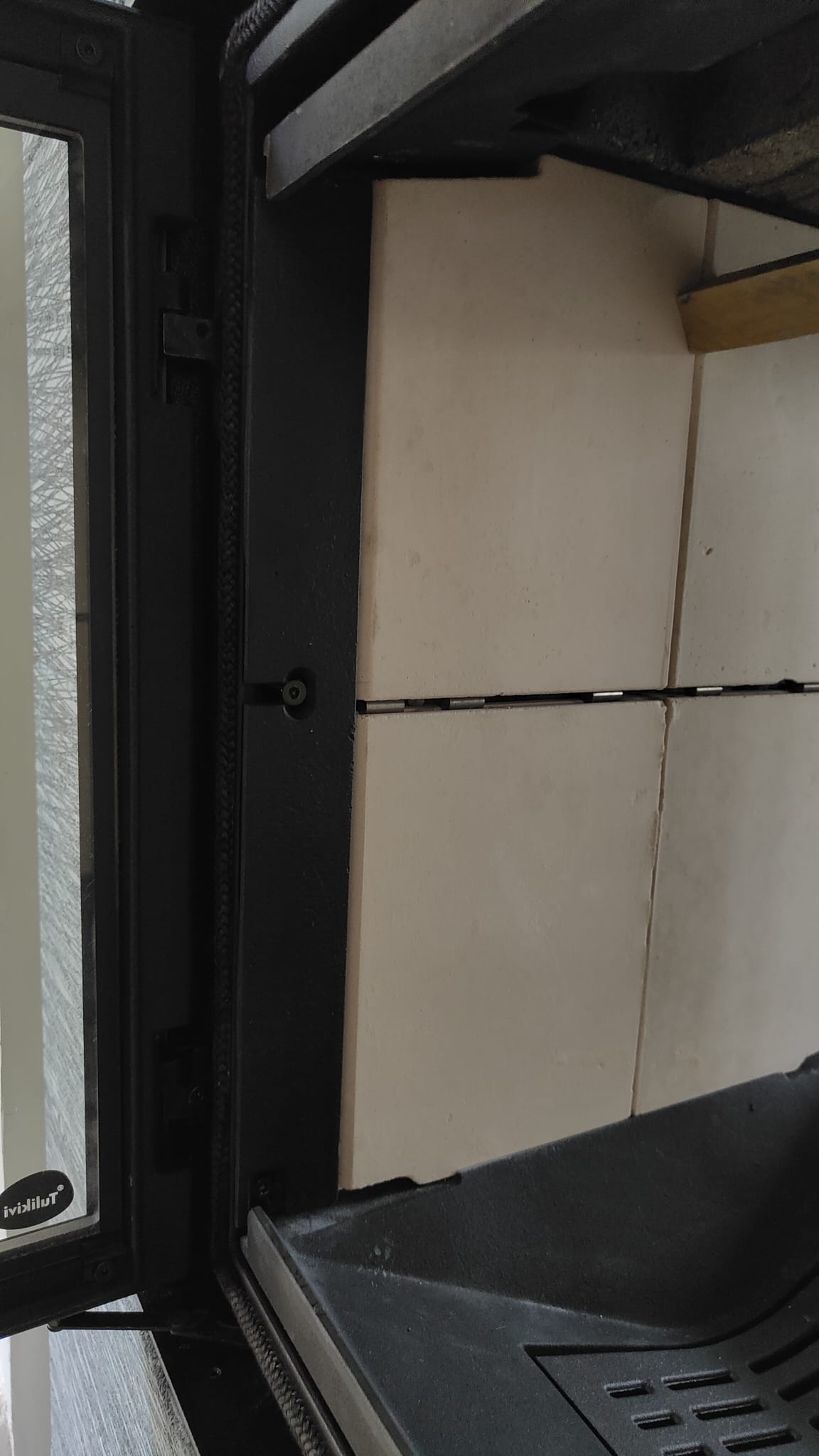

Installation porte avec son montant

Ambiance Feu décoration

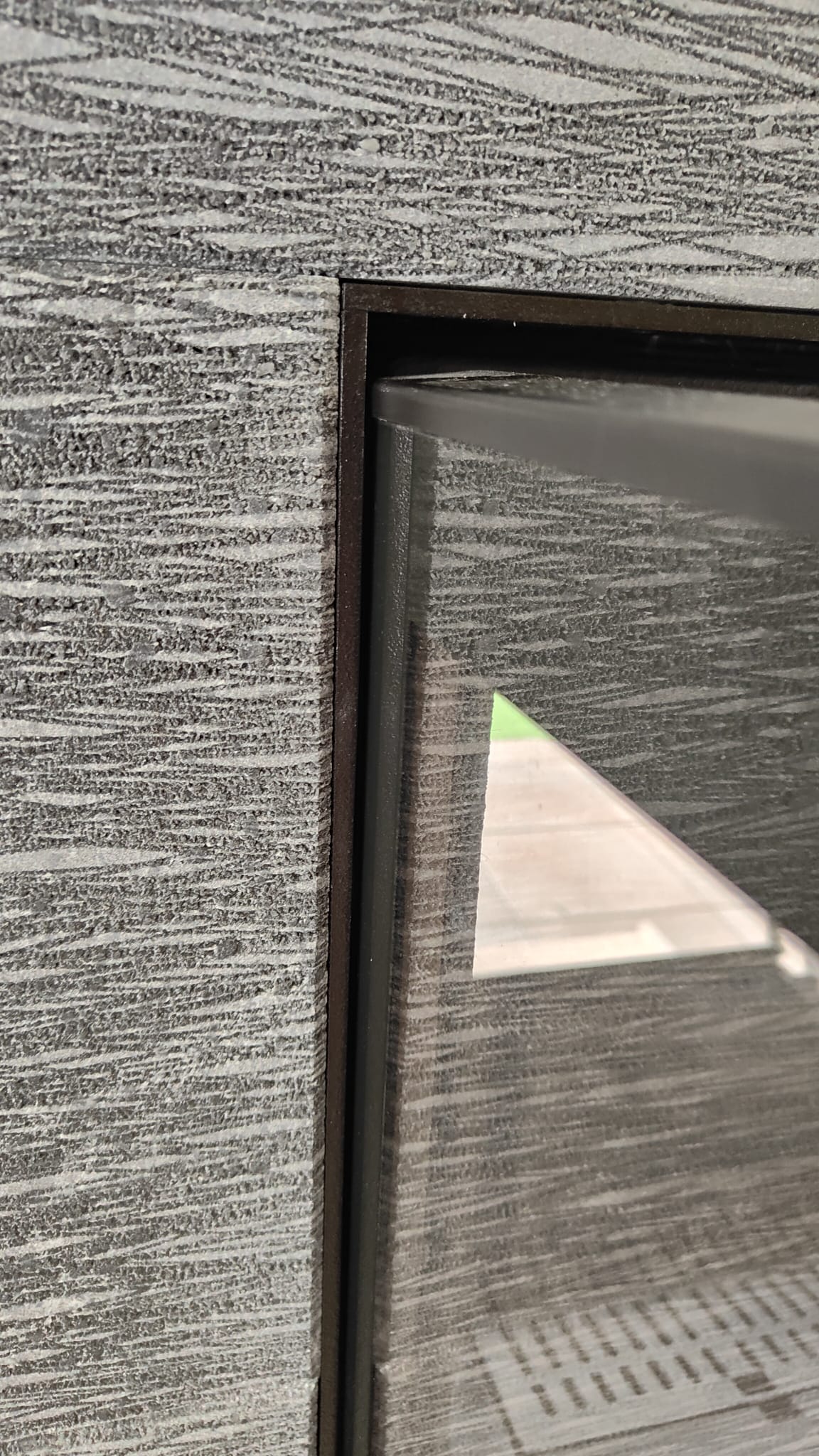

Avec les bons réglages

Est l’exemple le plus frappant lorsque l’ouvrant maximum de la porte s’arrête à 2mm du cadre, bravo Adrien!

Ambiance Feu décoration

Fixation des montants pour bloquer TP

Tapisseriedesign 100% décoration

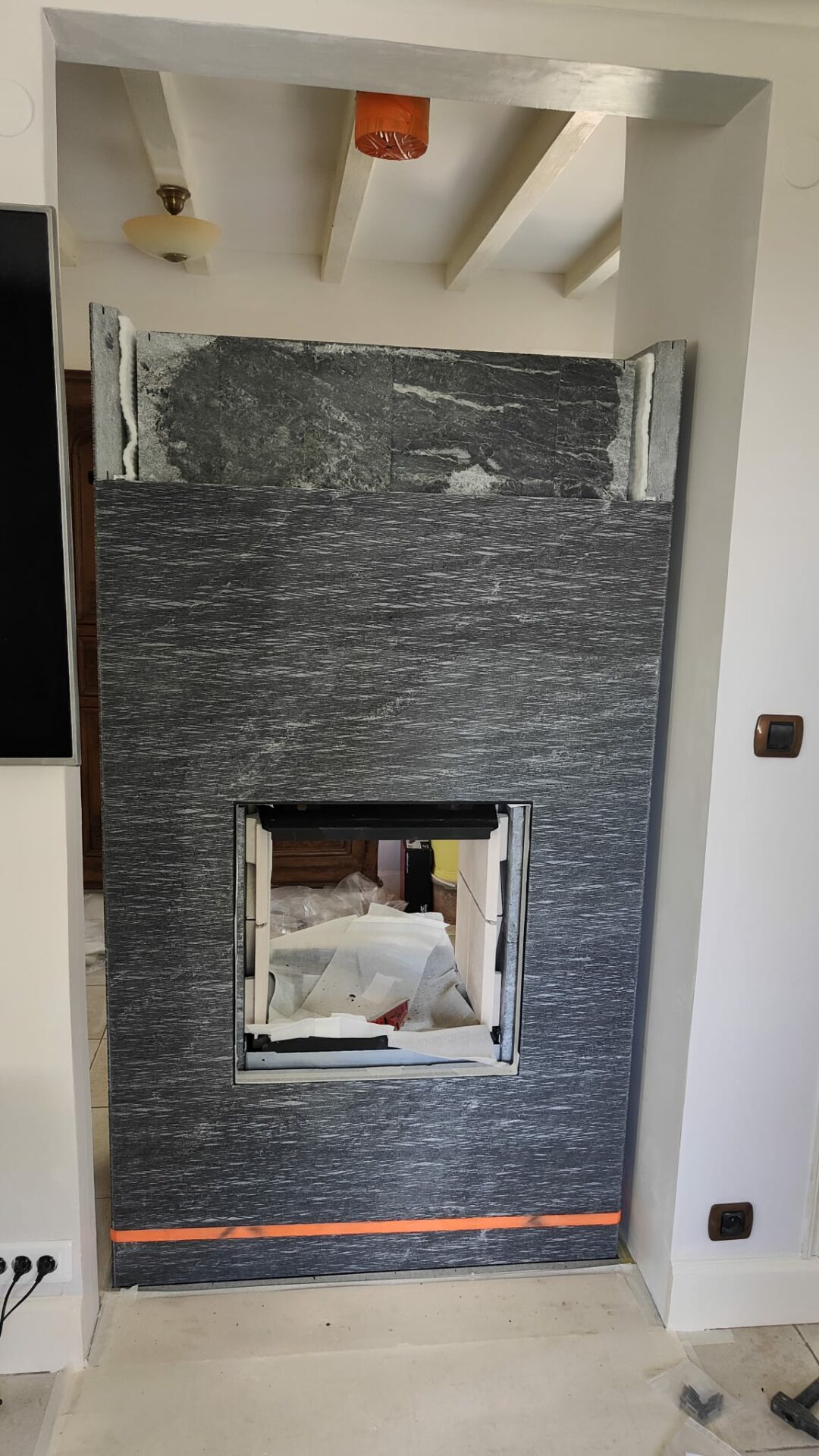

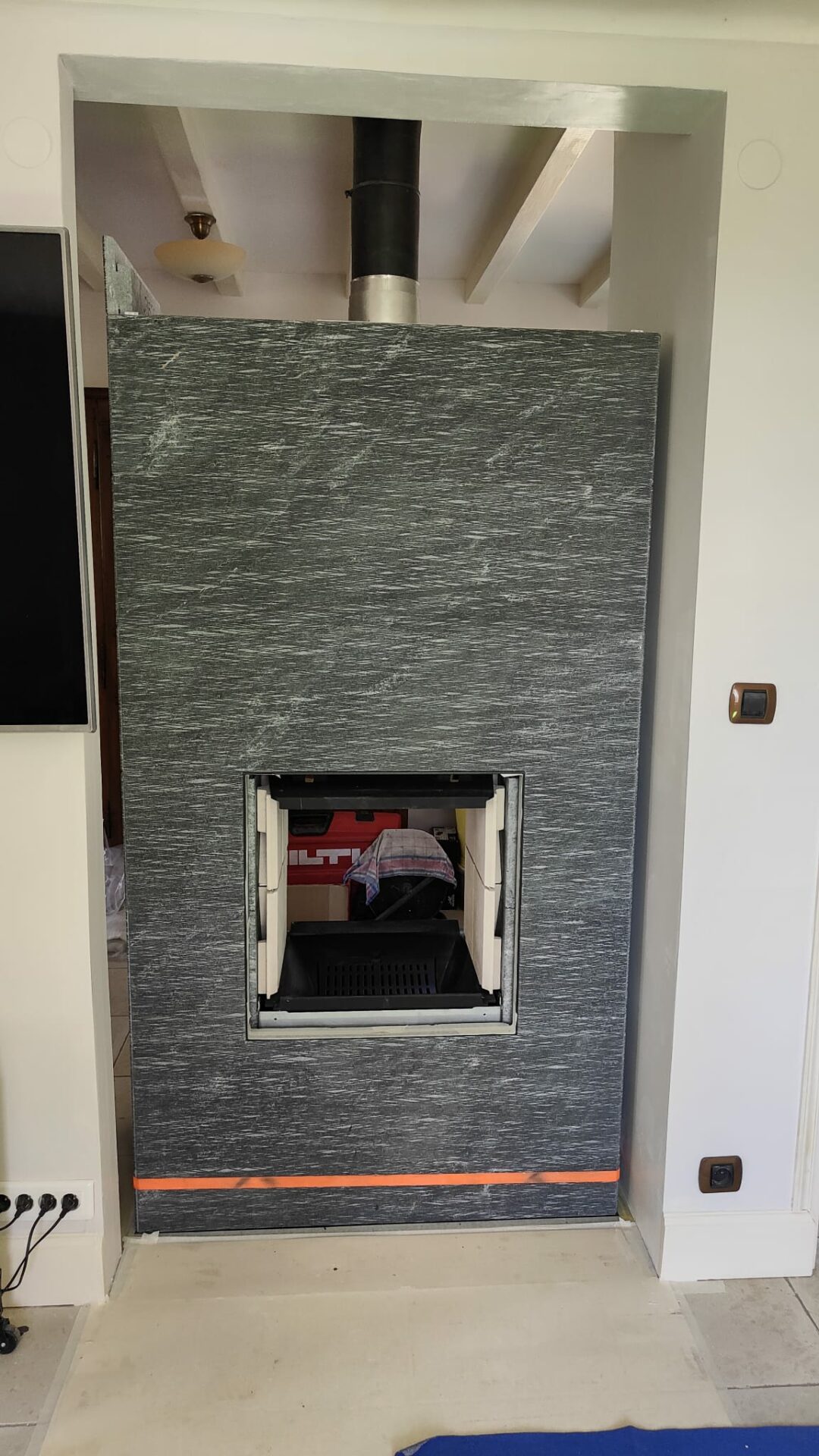

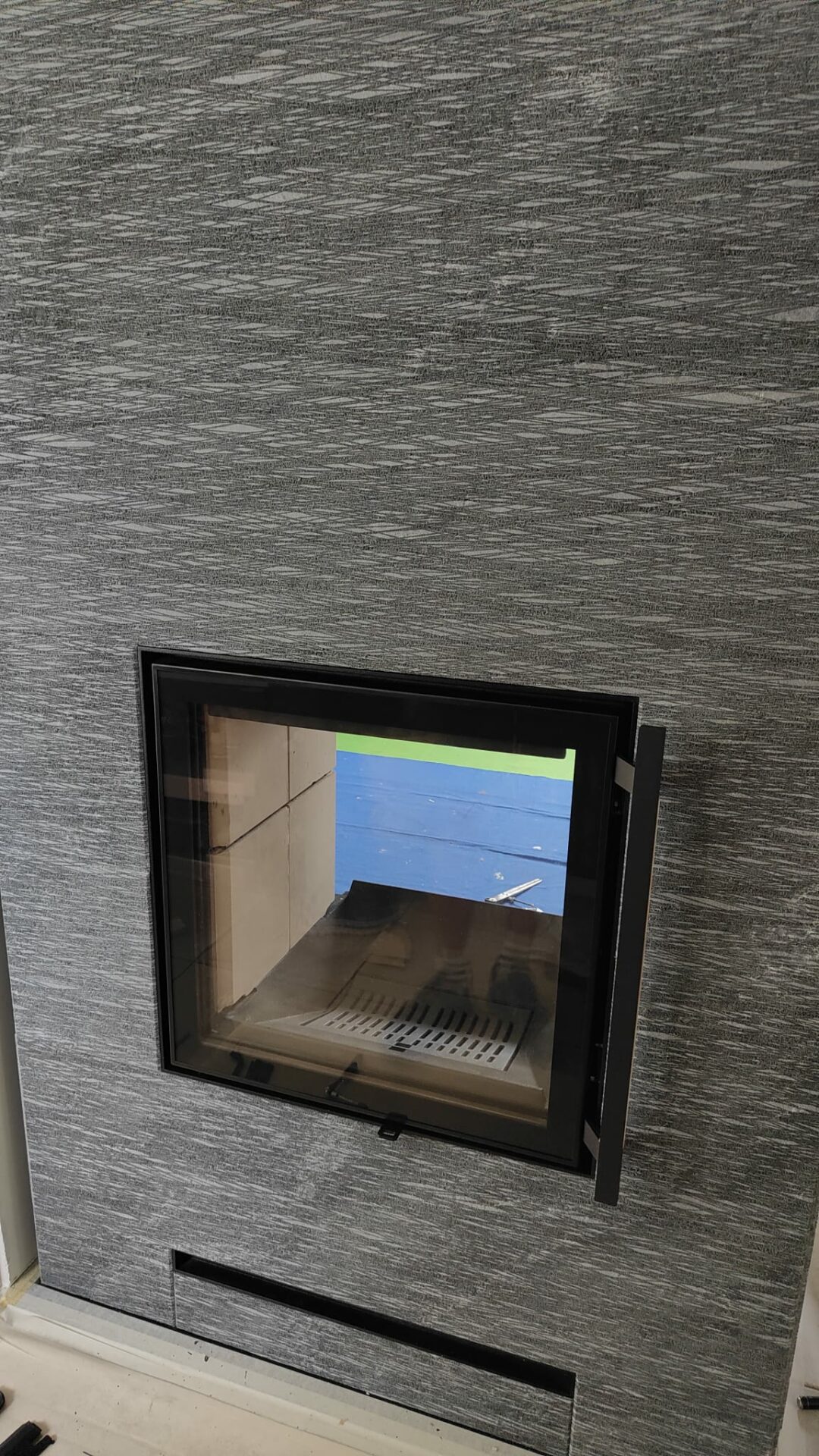

Résultat final

Ambiance Feu décoration

Résultat final

Lieu : La Réorthe

Installation : Adrien et Stéphane

Ambiance Feu décoration

Resutat final

Une fois de plus, merci à nos clients pour leur confiance et la préparation du chantier qu’ils ont faite en amont
